多級放大電路的動態分析

多級放大電路的動態分析

1?電壓放大倍數壓放大倍數

2 輸入電阻 Ri=Ri1

3 輸出電阻 R0=R0n

對電壓放大電路的要求：Ri大， Ro小，Au的數值大，最大不失真輸出電壓大。

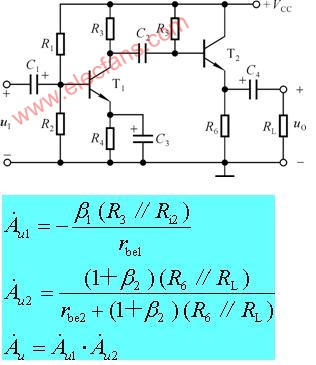

分析舉例

習題1

寫出Au、Ri和Ro的表達式

習題2

寫出Au、Ri和Ro的表達式

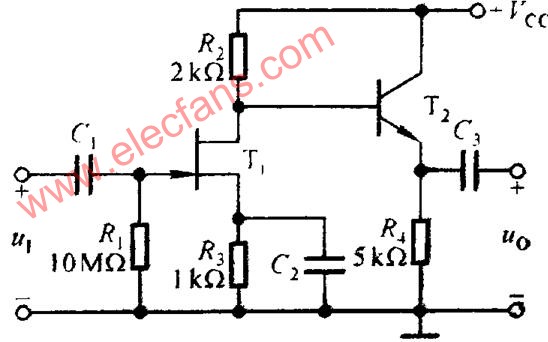

例題：設 gm=3mA/V，?=50，rbe =? 1.7k，求：總電壓放大倍數、輸入電阻、輸出電阻。
