Vitex-4平臺FPGA

Vitex-4平臺FPGA系列(Vitex-4 LX、SX、FX)提供不同的內核功能組合(見圖1)。邏輯、存儲器、并行和串行I/O、嵌入式處理器、高性能DSP、增強時鐘管理、硬IP、混合信號以及其他功能模塊的優化組合使Vitex-4系列可以完美地滿足特定的應用和要求。目前Vitex-4系列三個平臺是：針對邏輯應用的Vitex-4LX、針對超高性能信號處理的Vitex-4SX和針對嵌入式處理和高速串行連接的Vitex-4FX。

treme DPS邏輯片可以級聯使用，并且可全速工作。

ASMBL

利用ASMBL架構所具有的獨特優點，使Vitex-4平臺具有FPGA中最高水平的通用性、密度和豐富的功能。

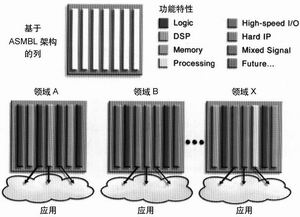

ASMBL通過使用獨特的列結構(見圖2)實現了支持多專門領域應用平臺的概念。ASMBL的每列代表一個具有專門功能的硅子系統(如邏輯資源、存儲器、I/O、DSP、硬IP、混合信號等)。通過組合不同的功能列，組裝成面向特定應用類別的專門領域FPGA(包括邏輯密集型、存儲密集型或處理密集型領域)。

ASMBL架構以兩個級別對設計進行了提升，解決了基于應用領域的設計問題和傳統ASIC和FPGA設計中存在的一些技術約束問題。ASMBL成功地緩解了與I/O和陣列相關性、電源和地分布以及硬IP縮放相關的約束問題：

為了便于列架構的I/O塊能夠放置在芯片周邊以內，基于ASMBL的芯片采用了倒裝芯片封裝，這樣就允許在芯片的任何位置放置焊盤，而不僅僅局限在芯片周邊。

P縮放問題從兩維(直線內核)降到一維(按列安排IP，縮放就可以通過增加IP列來完成)。從而，設計人員不必再為將硅IP核裝入芯片而去尋求更大更貴的芯片。

FPGA器件通過采用ASMBL及其列架構，利于開發針對專門領域的平臺FPGA器件進行開發，而價位點低。通過使FPGA面向一個領域而不是一項專門應用，設計人員可以從選用已經具備為一定范圍應用量身定制特性的器件來開始設計，使其成為專門器件。這種組合給芯片帶來多種不同級別的設計靈活性。

基于ASMBL的FPGA針對覆蓋一類相似應用的領域進行優化，這樣設計人員就可以將一片FPGA用于多個應用。相對而言，改變應用較為簡單，只要對器件重新編程就可做到，從而得以充分發揮FPGA所固有的應用適應性。因此，ASMBL架構無論在客戶進行平臺FPGA開發、經濟有效地進行針對不同應用的多平臺開發，以及對新的市場需求快速做出響應方面，都具有時間短、風險低的優點。ASMBL架構使平臺FPGA得到革命性改觀。
