AT89C2051微控制器控制硬件電路組成的多功能電子密碼鎖

新穎的多功能電子密碼鎖集電子門鎖、防盜報警器、門鈴等功能于一身,同時具有定時器呼喚、斷電自動報知、顯示屋內有無人和自動留言等諸多附加功能。本文利用AT89C2051微控制器控制硬件電路,打破傳統專用硬件的電路形式,使功能更加靈活、快捷。

????

?????

??? 系統結構框圖

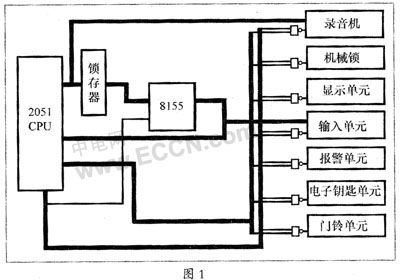

??? 系統硬件結構框圖如圖1所示,核心單元模塊采用MCS-51系列AT89C2051的最小系統,主要功能是提供密碼校驗和電子鑰匙校驗,控制系統的4×3鍵盤輸入單元、各功能開關、防盜報警系統、LCD液晶顯示器、音效電路等單元電路,系統組裝之后的成品如圖2所示。?

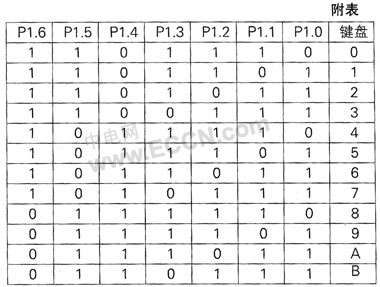

??? 鍵盤輸入單元 系統通過PA口與PC口擴展1個4×3鍵盤,作為密碼輸入單元。鍵盤掃描所用引腳為P1.0～P1.6,其中P1.4～P1.6的3個引腳用于輸出掃描信號,P1.0～P1.3的4個引腳用于檢測按鍵的狀態。P1.0～P1.6的狀態組成的鍵碼以及對應按鍵如附表所示。

????
?
??? 用戶可以根據實際情況隨意改變密碼值或密碼長度,按下"密碼修改鍵"提示用戶輸入原密碼,通過校驗后提示輸入新密碼,一次寫入CPU存儲器中,另一次寫入8155內部RAM中,以便機器確認密碼的正確性。輸入完畢后,按修改確認鍵,兩次的密碼完全一致時,密碼修改完成,用戶在開啟時輸入新密碼即可。
?
??? 系統采用分段校驗密碼的方法實現密碼校驗的輔助功能,這種方法可靠度高,易實現。因用戶密碼分別存儲在8155和CPU存儲器中,利用兩次密碼的比較,提高密碼的可信度,有效防止程序跑飛、出錯等情況。開鎖時系統自動進入密碼校驗子程序,每輸入一位系統校驗一位,密碼輸入最長時間為90s,當密碼輸入錯誤時,則系統聲、光提示一次;若連結三次輸入密碼錯誤,則系統自動報警;當輸入密碼正確無誤時門鎖自動開啟并提示。

??? 外圍單元電路引腳P3.0作為開鎖電平UNLOCK的輸出端,P3.0輸出開鎖電平UNLOCK;引腳P3.1作為報警電平DANG的輸出端;P3.2作為L(zhǎng)OCK控制輸出端,P3.3作為有效按鍵提示EFFI輸出端;P3.4作為錯誤輸入警告WARN輸出端。當系統引腳作為I／O口使用時,引腳第二功能信號引線保持高電平,維持從鎖存器到輸出端數據輸出通路的暢通;當引腳作為第二功能時,該引腳置"1",維持第二功能信號的輸出暢通。

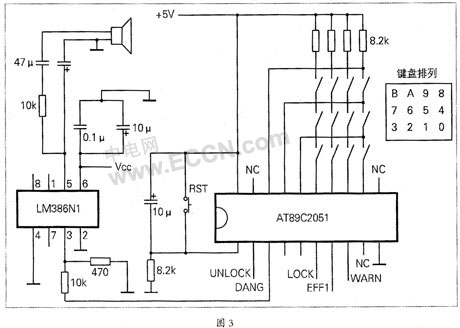

??? 部分外圍電路原理圖如圖3所示。?

????
?
??? 系統擴展功能

??? 定時器呼喚功能 在用戶打開門鎖的期間內,如果門鎖不立即閉合,則系統通過CPU定時器功能,每隔20s蜂鳴器報警一次,提示用戶及時關閉門鎖。

??? 防盜報警功能 系統的報警功能利用斷線方式報警,除使用密碼和電子鑰匙開啟門鎖之外的任何方式打開門鎖時都會截?cái)喟惭b在門內側的線路,當CPU檢測不到返回信號時,系統自動啟動報警單元報警。正常開啟門鎖時,系統暫時切斷報警單元的電源,直到門鎖再次閉合,CPU重新檢測到信號時再接通報警單元電源,同時進入監控狀態。

??? 多功能門鈴單元 當有客人按下門鈴時,多功能門鈴單元還將顯示主人是否在家。若有人在家時,門鈴單元執行正常的門鈴功能;若無人在家,按下鎖門鍵時門內側安裝的一開關被閉合,當按門鈴時,門鈴不響,同時提示"主人不在家,有事請留言"。若按下"留言"鍵,則系統控制磁帶錄音機錄音,通過門外側的MIC留言,留言結束后松開按鍵,同時點亮門內側的"留言指示燈",直到手工關閉留言指示燈。

??? 斷電自動報知單元 為保證系統和報警單元在斷電情況下可以正常工作,系統備有獨立電源供電,斷電時自動切換供電方式并告知用戶。

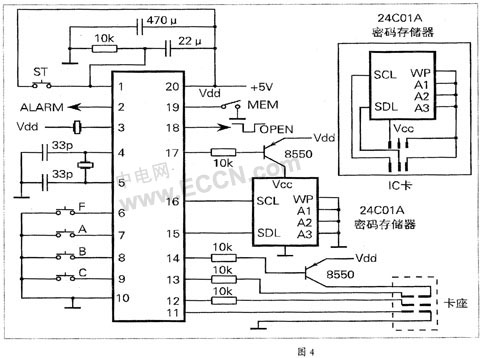

??? 電子鑰匙輔助單元 常用的電子鑰匙為IC卡式,整個讀卡單元由CIPH09芯片、24C01A密碼存儲器、卡座以及外圍電路組成,原理圖如圖4所示。

????
?
??? 小結

??? 在本文多功能電子密碼鎖系統的基礎上結合單片機的串行通訊功能,可以將多個家庭的密碼鎖互聯成網絡,通過上位機進行有效管理,同時結合IC卡和網絡技術,更適合于樓寓管理或小區化管理。
