本文主要介紹利用SPMC65P2404A單片機做紅外接收，可作為用戶系統設計的參考。
關鍵詞：SPMC65P2404A、行列式鍵掃描

1?引言

本系統應用凌陽科技8位工業級單片機SPMC65P2404A做紅外接收，SPMC65P2404A單片機的定時、計數器具有CCP（Capture、Compare、PWM）功能，利用其Capture功能可以很方便完成紅外接收。

2?芯片特性簡介

　　SPMC65系列單片機是凌陽科技公司設計開發的8位工業級通用型單片機，具有超強的抗干擾能力，廣泛應用于家用電器、工業控制、儀器儀表等控制領域。SPMC65P2404A單片機功能特點如下：

3?系統總體方案介紹

　　本例以電視遙控器作為紅外發射源，簡單介紹了如何進行紅外遙控接收。主控芯片采用凌陽公司的SPMC65P2404A*28P。

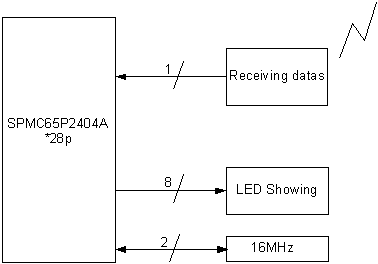

　　系統框圖如圖3－1所示。

圖 3-1系統框圖

3.1 紅外發送和接收簡介

　　紅外通信由紅外發送和紅外接收兩部分組成。

3.1.1?紅外發送

圖 3－2? 紅外發射框圖

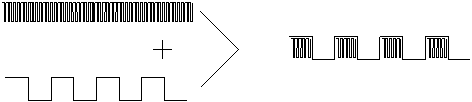

　　編碼不能直接通過紅外發送器發送，因?yàn)榘l(fā)送信號容易受到外界的干擾。為了提高編碼的穩定性，必須調制編碼，調制好的信號可通過紅外發射管發射紅外信號。圖3－3給出調制的過程，將編好的碼和一定頻率的信號相疊加形成輸出的波形。一定的頻率是指接收器件的接收頻率。

圖 3－4? 紅外接收框圖

　　紅外接收的需先進行解調，解調的過程是通過紅外接收管進行接收的。其基本工作過程為：當接收到調制信號時，輸出高電平，否則輸出為低電平，是調制的逆過程。

圖 3－5 解調

3.2 編碼格式

　　本例選用一電視遙控器作為發射源，下圖給出其編碼格式。

圖 3－6 紅外編碼格式

　　頭脈沖―――發送前的起始位（不占空間）
　　系統碼―――固定數字10H
　　資料碼―――1個字節
　　資料反碼――1個字節

3.3 原理圖

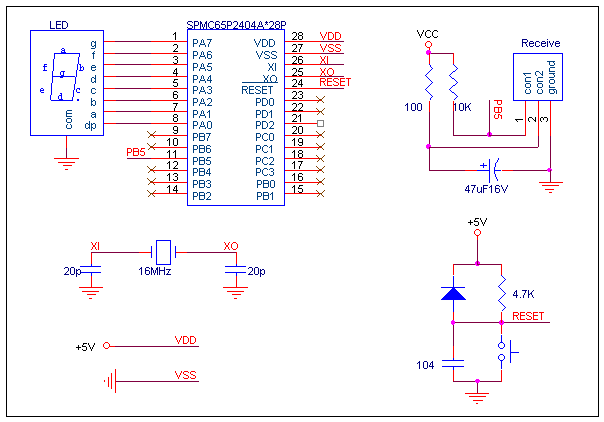

　　如圖3－7所示，紅外接收管將接收到的信號進行解調，然后由PB1輸入，CPU解碼，將解碼后的數據轉換為遙控器按鍵值，然后顯示出來。PA接一個數碼管作為顯示部分，顯示遙控器按鍵值。本例只接收遙控器上的按鍵0～9發出的信號。

　 數碼管初始狀態為0。

? CPU利用捕獲功能進行數據解碼。

圖 3－7? IR系統原理圖

4?系統軟件設計

4.1 主流程

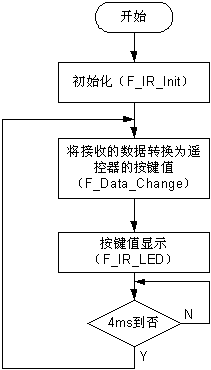

? 程序主流程如圖4－1所示。程序的主循環時間選擇4ms。

圖4－1? 鍵盤主流程圖

4.2? 數據接收流程圖

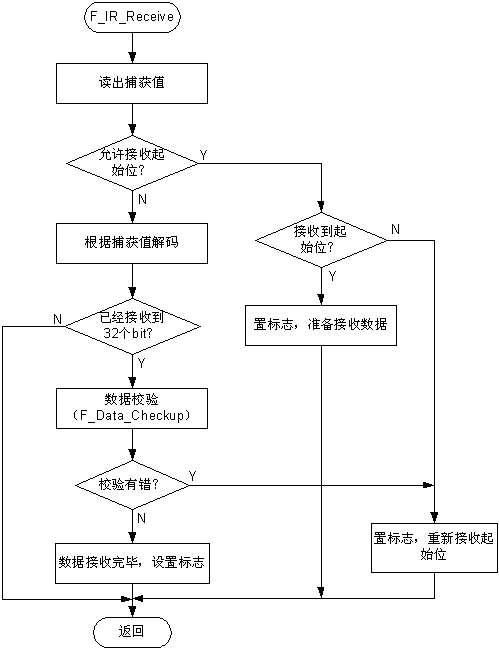

　　數據接收流程圖如圖4－2所示。

圖4-2 數據接收子流程

4.3 數據校驗流程圖

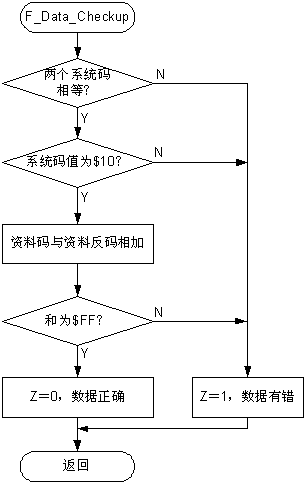

　　數據校驗流程圖如圖4－3所示。

圖 4－3 數據校驗子流程

4.4 數據轉換流程圖

　　數據轉換流程圖如圖4－4所示。

圖4－4 數據轉換子流程
