IF228/IF206芯片的技術特點

集成度高，超小尺寸

IF228/IF206，集調諧器、解調器、UAM條件接收（IF228）于一體，采用65nm工藝，TFBGA 5x5mm封裝，是目前業內最小封裝尺寸的CMMB解調芯片，而焊球間距(Ball pitch)仍然保持0.65mm，極大地方便了客戶的PCB設計。基于IF228/IF206的CMMB解決方案可以在不超過50mm?的面積內實現。高集成度的芯片設計和超小尺寸的芯片封裝，大幅降低了終端產品的開發難度和綜合成本。

解調性能強

支持終端移動速度超過800公里/小時，輕松適應動車組、飛機等高速移動的交通工具。對于數十公里/小時的低速移動城市多徑環境也可具有極佳性能，在20Hz多普勒頻移，6個不同強度和時延的標準TU6信道下，QPSK的實際解調門限達到7.3dB以下。兩徑時延達到75?s時，在QAM16調制方式下，仍然具有12.5dB的解調載噪比門限?？梢员ＷC在單頻組網的任何情況下都能實現無縫接收。

抗單頻干擾能力強

帶內單頻干擾超過接收信號15dB以上時，IF228/IF206仍可實現順利接收。值得強調的是，在干擾信號超強，不能正常接收的情況下，能夠逐漸減弱干擾信號，也可以迅速恢復正常接收，而不存在所說的施密特接收效應，因此可極大提升用戶的接收體驗。并且大大降低了對PCB EMI的要求，客戶不必?fù)?dān)心應用處理器(AP)和基帶(BB)芯片可能帶來的諧波干擾，從而大幅簡化了CMMB部分的布置。

超低功耗

基于CMMB的時隙接收技術，在1/10開啟時間的工作條件下，平均功耗低至36mW，平均每個時隙的功耗不到10mW。此外，掉電模式下的超低電流也極大簡化了客戶的電源系統設計?？蛻舨槐貑为?dú)配置LDO，只需從系統板上接入現有的IO和內核電壓。峰值電流不超過100mA，幾乎不用考慮對系統電源的影響。電壓支持1.6~3.6V的范圍，不需要任何調節措施。并且有PWM輸出，方便后續內置天線的應用。

支持多種時鐘頻率輸入

以往的業界同類解調器一般只支持單一時鐘頻率，最新發布的IF228/IF206可支持多種主流時鐘頻率輸入，包括：10/12/13/18/19.2/20/24/26/27/30MHz等。因此，采用IF228/IF206的CMMB終端方案，可與AP/BB共用一個晶體，從而能為方案廠商節省成本，同時，也能為終端方案的PCB設計節省空間。

支持硬解擾

在MBBMS UAM條件接收方面，IF228/IF206支持硬解擾，可以直接實現清流輸出，大大減輕了客戶的軟件設計工作量，降低了對MIPS的要求，并且安全性更高。

典型系統應用方案

1、IF228芯片在移動通信終端中的應用

從圖1可知，IF228主要完成信號接收、信道解調和節目解密的功能?；鶐酒饕瓿蒚D/GSM的通信協議棧處理。AP/CP主要完成系統管理和多媒體處理的功能。在終端應用中集成IF228非常方便，只要保證CMMB天線到IF228的射頻信號沒有較大的插損，可以放在PCB板任何位置。IF228接收CMMB信號，輸出清流給AP。AP只需要把IF228當作是一個標準的SPI/SDIO設備，從中讀取接收數據，按流媒體處理即可。

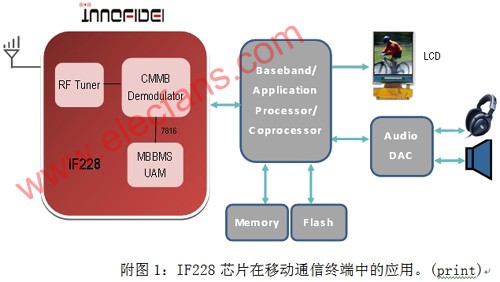

附圖1：IF228芯片在移動通信終端中的應用。

由于IF228集成了UAM，因此實現TD+CMMB終端方案就變得非常容易，不再需要單獨配置完成UAM解密功能的SD卡，降低了成本，也節省了資源。目前IF228已經廣泛應用于TD/CMMB手機，數據卡等。隨著IF228在多方面功能指標的加強，將更加快速拓展在移動通信終端領域的應用。

2、IF206芯片在PMP、車載導航中的應用

IF206和IF228的主要區別是，IF206需要外接經過SARFT認證的CAS SMD或SD卡。IF206也支持硬解擾，接收CMMB信號，可輸出清流給AP。與業界同類芯片10X10mm的封裝尺寸相比，IF206的面積減小了四分之三。

目前IF202/IF206已經廣泛應用在PMP、PND車載、手機等終端上。隨著IF206在多方面功能指標的加強，也將更加快速拓展在低成本手機方案、PMP、車載導航等領域的應用。

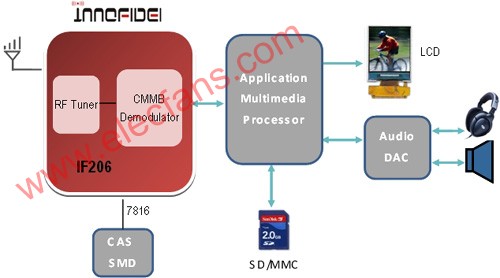

附圖2：IF206芯片在PMP、車載導航中的應用。

本文小結

目前，CMMB移動電視功能基本上是在昂貴的智能手機上實現，而創毅視訊全新發布的IF228/IF206單芯片方案，可幫助手機制造商和運營商能將手機電視服務推向主流功能手機以及便攜式播放終端市場，并將費用控制在合理的區間內。
