基于51單片機的空氣凈化機的設計

　　引言

　　隨著工業和社會的發展，全球空氣污染很嚴重，人類健康正面臨著“室內空氣污染”的威脅。因此，人們需要專門的空氣凈化裝置一空氣凈化機。空氣凈化機發展至今，先后經歷了兩代產品。第一代產品采用物理方法，即通過過濾、吸附、磁化、負離子等消除煙塵，其缺點在于無法消除由異味、病原菌、微生物等造成的污染。第二代產品利用化學反應產生臭氧負離子來凈化空氣，但是臭氧有令人難以容忍的刺鼻味道，并且臭氧作為強氧化劑對人體有一定的傷害。國內目前大量使用的空氣凈化機是以砍伐木材為代價，生產特殊紙張做成過濾器，給生態環境造成很大破壞，也增加了消費成本。若過濾器未能及時更換，空氣凈化機不僅無法實現空氣凈化功能，而且本身成為污染源，造成二次污染。本文介紹基于51單片機的智能高效空氣凈化機屬環保節能、高科技、經濟型產品。

　　1 總體設計

　　1.1 高壓靜電除塵原理

　　高壓靜電除塵是根據靜電荷的異性相吸、同性相斥的原理，利用靜電力將空氣中帶電粉塵吸附沉降下來，以達到除塵的目的。

　　含有粉塵顆粒的氣體，在接有高壓直流電源的陰極線(又稱電暈極)和接地的陽極板之問所形成的高壓電場通過時，由于陰極發生電暈放電、氣體被電離，此時，帶負電的氣體離子，在電場力的作用下，向陽極板運動，在運動中與粉塵顆粒相碰，則使塵粒荷以負電，荷電后的塵粒在電場力的作用下，亦向陽極運動，到達陽極后，放出所帶的電子，塵粒則沉積于陽極板上，從而得到凈化的氣體。

　　1.2 空氣凈化機的總體設計框圖

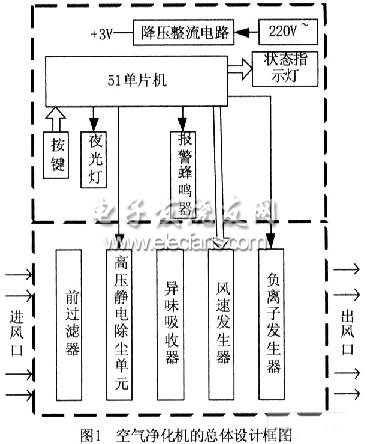

　　空氣凈化機的總體設計框圖如圖1所示。51單片機控制各部件工作，當本空氣凈化機工作時，風速發生器開始轉動，被污染的空氣從進風口進入凈化機，經過層層凈化后，最終變成清新的空氣從出風口流出。

?

　　前過濾器可以濾除空氣中的大顆粒，包括大顆粒灰塵、絨毛及毛發等；高壓靜電除塵單元的作用是吸附空氣中的細小顆粒，如煙霧、花粉、細菌、*等；異味吸收器用來吸收常見的室內異味及化學氣體，帶來令人愉悅的潔凈空氣；風速發生器有高、中、低風三種工作模式，可以根據具體的需求對風速進行調整；負離子發生器能夠釋放負離子，使空氣更清新怡人。

　　操作按鍵可以實現空氣凈化機的開、關，及對空氣凈化機的工作模式進行調整，指示燈則會指明空氣凈化機當前的工作狀態；還可以根據需要點亮夜光燈，照亮居室。

　　為了防止空氣的二次污染，應分別對高壓靜電除塵單元和異味吸收器進行定期的清洗或更換。高壓靜電除塵單元每兩周用自來水清洗一次，異味吸收器一年更換一次。清洗和更換的時問由單片機預先設定，機器運行時間滿兩周或一年時，相應的指示燈被點亮并發出警報聲，提醒人們清洗高壓靜電除塵單元或者更換異味吸收器。清洗或者更換完成后，可以操作按鍵，使單片機重新計時。

　　2 電路設計

　　2.1 單片機的選擇

　　單片機采用silicon Laboratories 公司的C8051F310，它是一種完全集成的混合信號片上系統型MCU芯片，內部主要集成了SMBus／IIC、增強型UART和SPI串行接口、單端／差分ADC、高精度可編程的內部時鐘振蕩器、VDD監視器、內部上電復位模塊、捕捉／比較模塊和看門狗定時器功能的可編程計數器／定時器陣列(PCA) 等功能部件。C8051F310使用Silicon Laboratories專利的高速CIP-51微控制器內核，70％的指令執行時間為一個或者兩個系統時鐘周期；工作電壓為2．7～3．6V，典型工作電流為5mA，功耗比較低。另外，此單片機還具有16kB可在系統編程的FLASH存儲器，可用于非易失性數據存儲。

【詳情請參閱：基于51單片機的空氣凈化機的設計】

???
