V5 FPGA配置回讀

通過SELECTMAP32接口配置和回讀XILINX公司生產的V5系列SRAM型FPGA，被配置的FPGA以下簡稱DUT，產生配置時序的FPGA簡稱配置FPGA。

V5 FPGA配置回讀

上圖描述了FPGA主動配置和從配置多種模式下M[2:0]及時鐘CCLK的狀態。
首先硬件上應將M[2:0]接成110，即Slave SelectMAP模式，該模式下總線寬度分8,16,32bit三種，本文按照32bit模式配置和回讀。

1．配置

配置的過程就是將mcs文件中的配置字序列通過SelectMAP接口寫入FPGA，配置字的寫時序如下圖：

V5 FPGA配置回讀

如上圖所示，SelectMAP接口包含PROGRAM_B、 INIT_B、CCLK、CS_B、DATA[7:0]（8bit模式）、RDWR_B、BUSY以及DONE。其中DATA接口為雙向，PROGRAM_B、 INIT_B、CCLK、CS_B、RDWR_B為DUT的輸入，由配置FPGA產生，CCLK頻率為25MHz。BUSY和DONE為DUT的輸出，配置FPGA根據BUSY和DONE信號判斷DUT是否配置完成。

mcs中配置字序列以及具體含義如下：
FFFFFFFF Dummy Word
000000BB BusWidthWord
11220044 8/16/32BusWidth
FFFFFFFF Dummy Word
FFFFFFFF Dummy Word
AA995566 Sync Word

以上為總線寬度檢測和同步字序列。在SlaveSelectMAP模式下，默認配置數據總線寬度為8bit，DATA[7:0]首先檢測總線寬度序列，如果DATA[7:0]檢測到0xBB后是0x11，則總線寬度為8bit，如果0xBB后是0x22，則總線寬度為16bit，如果0xBB后是0x44，則總線寬度為32bit，在總線寬度序列檢測完畢后，接收同步字序列AA995566。

在發送完同步字后，按照以下順序發送狀態寄存器等寫指令，對FAR、CMD等狀態寄存器進行寫操作，使FPGA處于待接收配置字狀態。
20000000 Type 1NOOP
30020001 Type 1 write1 words to WBSTAR
00000000 Warm BootStart Address
30008001 Type 1 write1 words to CMD
00000000 NULL
20000000 Type 1NOOP
30008001 Type 1 write1 words to CMD
00000007 RCRC
20000000 Type 1NOOP
20000000 Type 1NOOP
30022001 Type 1 write1 words to TIMER
00000000 TIMERvalue
30026001
00000000
30012001 Type 1 write1 words to COR0
02003F35 done@4 m@0l@0 gts@3 gwe@5
3001C001 Type 1 write1 words to COR1
00000000 COR1value
30018001 Type 1 write1 words to ID
03300093 ID code
30008001 Type 1 write1 words to CMD
00000009 SWITCH
20000000 Type 1NOOP
3000C001 Type 1 write1 words to MASK
00400000 MASKvalue
3000A001 Type 1 write1 words to CTL0
00400000 CTL0value
3000C001 Type 1 write1 words to MASKR
00000000 MASKvalue
30030001 Type 1 write1 words to CTL1
00000000 CTL1value
20000000 Type 1NOOP
20000000 Type 1NOOP
20000000 Type 1NOOP
20000000 Type 1NOOP
20000000 Type 1NOOP
20000000 Type 1NOOP
20000000 Type 1NOOP
20000000 Type 1NOOP
30002001 Type 1 write1 words to FAR
00000000 FARvalue
30008001 Type 1 write1 words to CMD
00000001 WCFG
20000000 Type 1NOOP
30004000 Type 1 write0 words to FDRI
50177910 Type 2 write1538320 words to FDRI

這些指令的含義如下：

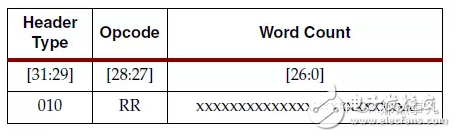

FPGA配置bit流包含兩種類型的配置字指令，第一種類型為讀寫操作指令，格式如下

V5 FPGA配置回讀

R為保留位，沒有實際意義。其中Opcode的含義如下

V5 FPGA配置回讀

第二種類型的配置字指令必須跟隨在類型一之后，用于長字節的寫操作

V5 FPGA配置回讀

一些狀態寄存器的地址如下所示

V5 FPGA配置回讀
