標準的ＲＳ２３２接口常采用ＤＢ－９連接器，其有２根數據線，６根控制線，１根信號地線。本文設計的ＵＡＲＴ符合ＲＳ２３２串行通信標準，但在實際中，ＲＳ２３２標準中諸多控制信號使用較少，故文中的ＵＡＲＴ只使用其中的３根信號線，即ＴＸＤ、ＲＸＤ和信號地，這也是很多微處理器ＵＡＲＴ模塊所采用的信號線。

ＵＡＲＴ屬于異步通信接口，通信雙方需約定好波特率。國際上規定了一系列標準的波特率，如９?。叮埃埃猓?、１９　２００ｂ／ｓ、１１５?。玻埃埃猓蟮取＃眨粒遥悦恳粩?shù)據幀，依次由起始位（１位）、數據位（５～８位），奇偶校驗位（可選的１位）以及停止位（１～２位）組成。其中數據位部分是從最低位先開始傳送的；奇偶校驗位是對１幀數據中的數據部分和校驗位計算，使‘１’的個數滿足奇數個或偶數個。當ＵＡＲＴ空閑時，收發引腳ＲＸＤ與ＴＸＤ均是高電平。一旦需要發送數據，則首先向ＴＸＤ引腳輸出低電平作為起始位，表示１幀數據的開始。而在接收數據時，檢測到起始位將啟動一次數據接收流程。

２　系統設計

本文設計的ＵＡＲＴ通信接口主要由波特率產生模塊、發送模塊、接收模塊以及微處理器接口模塊組成。各模塊使用ＶＨＤＬ語言來表述，模塊之間的信號連接是通過頂層文件中的元件例化語句實現。

整個設計的結構框圖如圖１所示。設計和實現的ＵＡＲＴ通信模塊主要功能如下：
１）實現了串行數據的發送和接收。
２）停止位可設置（１位或２位）。

３）可設置是否啟用奇偶校驗功能，以及校驗?zāi)Ｊ皆O(shè)置即選擇奇校驗還是偶校驗。

４）波特率可配置。標準的波特率系列中從９?。叮埃啊保保怠。玻埃埃猓缶稍O(shè)置，同時還支持自定義的波特率。
５）設計了微處理器接口，通過接口可訪問ＵＡＲＴ內部寄存器，配置ＵＡＲＴ參數，讀寫收發數據。

該ＵＡＲＴ 通信接口包含２ 個數據緩沖寄存器（ＴｘＨｏｌｄｅｒ和ＲｘＨｏｌｄｅｒ）、３ 個控制寄存器（ＵａｒｔＣｏｎ、ＵａｒｔＢａｕｄ及ＵａｒｔＩｎｔＥｎ）、３ 個狀態寄存器（ＵａｒｔＳｔａｔｅ、ＵａｒｔＥｒｒｏｒ、ＵａｒｔＩｎｔＰｅｎｄ）?？紤]到需要在線更新ＵＡＲＴ參數，設計ＵａｒｔＣｏｎ與ＵａｒｔＢａｕｄ為雙緩沖寄存器。第一級緩沖用于存儲外部處理器寫入的配置數據，第二級緩沖即用于設置ＵＡＲＴ內核。當ＵＡＲＴ內核空閑時，才將第二級緩沖內容更新為第一級緩沖內容，防止破壞收發中的數據。

３?。眨粒遥愿髂K的設計

下面詳細介紹ＵＡＲＴ各模塊的設計思路和方法，同時給出了主要模塊的行為仿真時序圖。

３．１　波特率發生模塊

波特率發生模塊的作用是產生ＵＡＲＴ工作所需的時鐘信號，其頻率定為實際波特率的１６倍。波特率發生模塊本質是１個可預置初值的計數器，每當計數達到預置值時輸出高電平，其余值輸出低電平。

３．２　發送模塊

發送模塊按照用戶設置，將ＴｘＨｏｌｄｅｒ中的并行數據串行發送出去，其核心為１個有限狀態機，其狀態轉換如圖２所示。

１）Ｉｄｌｅ狀態
當系統上電復位之后，發送狀態機即進入此狀態。若不向發送緩沖器寫入數據，那么ＴｘＤａｔａＶａｌｉｄ為低電平，表示發送緩沖器空，狀態機始終在此狀態循環等待，ＴＸＤ引腳輸出高電平。

２）Ｓｔａｒｔ狀態
一旦向發送緩沖器ＴｘＨｏｌｄｅｒ 中寫入數據，ＴｘＤａｔａＶａｌｉｄ即變?yōu)楦唠娖?。狀態機由Ｉｄｌｅ狀態切換到Ｓｔａｒｔ狀態，ＴＸＤ輸出低電平，輸出起始位。

３）Ｓｈｉｆｔ狀態
１位波特時間過后，狀態機無條件的轉換到Ｓｈｉｆｔ狀態，即使能發送移位寄存器，開始將并行數據逐位右移，實現并串轉換并輸出到ＴＸＤ。當輸出的數據個數達到Ｄａｔａｂｉｔ設定的數據位寬時，便轉換到Ｐａｒｉｔｙ或者Ｓｔｏｐ＿１ｂｔ狀態，否則仍轉換到該狀態。

４）Ｐａｒｉｔｙ狀態
若數據位部分發送完畢，且奇偶校驗使能位ＰａｒｉｔｙＥｎ＝‘１’時，則轉換到該狀態。該狀態下，根據已發送的數據和選擇的校驗?zāi)Ｊ剑l(fā)送校驗位。

５）Ｓｔｏｐ＿１ｂｉｔ狀態
無論停止位為１位還是２位，都先轉換到Ｓｔｏｐ＿１ｂｉｔ狀態，先輸出１位停止位。由該狀態轉換下一狀態時，次態會有多種情況。若設置了ｓｔｏｐｂｉｔ為‘１’即選擇２位停止位時，次態為ｓｔｏｐ＿２ｂｉｔ；若ｓｔｏｐｂｉｔ為‘０’且發送緩沖器為空時，次態即轉換到ｉｄｌｅ狀態，否則轉換到ｓｔａｒｔ狀態開始新一輪的數據發送。

６）Ｓｔｏｐ＿２ｂｉｔ狀態
若選擇２位停止位時，才會進入此狀態。持續１個波特時間后，根據ＴｘＤａｔａＶａｌｉｄ狀態，進入Ｉｄｌｅ狀態待命，或進入Ｓｔａｒｔ狀態開始新１輪的數據發送。

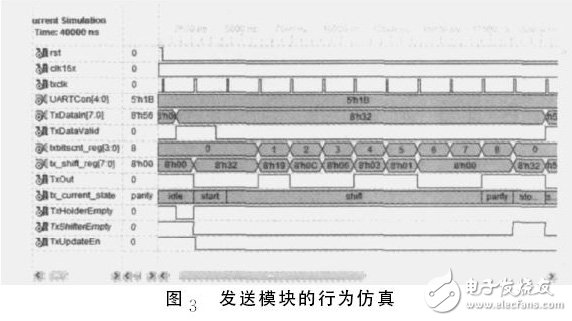

發送模塊的行為仿真時序圖如圖３所示。其ＵＡＲＴ參數設置為偶校驗、８位數據位和１位停止位。ｔｘｃｌｋ為發送采樣時鐘信號，在該信號的上升沿，發送狀態機狀態翻轉，同時數據被送到ＴｘＯｕｔ（ＴＸＤ）引腳。圖中ＴｘＯｕｔ輸出的數據為“００１００１１００１１”，去掉起始位、校驗位和停止位后即為待發送的數據０ｘ３２。由仿真所得發送模塊的時序圖可知，該模塊各信號仿真結果正確無誤。
