輸入及輸出信號

輸入信號：

• 輸入通道數：1～8通道（流量、壓力、溫度）；

• 電流輸入：4～20mA、0～20mA或0～10mA等；

• 電壓輸入：1～5V或0～5V等；

• 頻率輸入：0～10KHz，矩形波、正弦波、三角波（低電平0～2V，高電平4～24V）；

• 熱 電 阻：標準熱電阻PT100、Cu50、Cu53、BA1、BA2等；

• 熱 電 藕：標準熱電藕B、S、K、E、J、T等。


輸出信號：

• 電流輸出：1～8路輸出4～20mA、0～20mA或0～10mA等；

• 報警輸出：繼電器控制輸出帶回差；

• 通訊輸出：RS232、RS485、RS422、Enternet網絡；

• HART接口：可連接具有HART總線接口的變送器；

• 饋電輸出：1～16路DC24V±1V饋電輸出，負載電流≤30mA。

功能特點

• 日常維護工作量非常小，運行費用低；

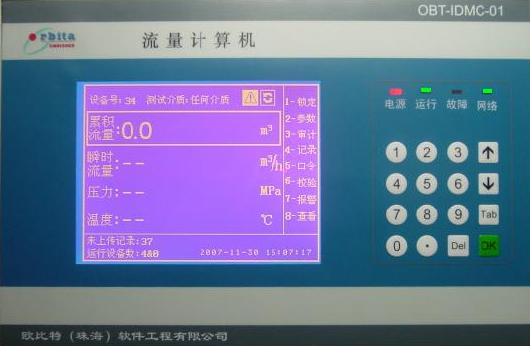

• 采用320×240液晶顯示屏,全中文顯示，通過鍵盤操作界面；

• 電子盤存儲歷史數據，掉電永不丟失數據，根據記錄間隔的不同，可存儲83天至5000天的數據；

• 1～8通道（壓力、流量、溫度）輸入，可同時輸入多種信號，無需更換模塊，通過儀表組態即可；

• 累積流量范圍：0～9,999,999,999；

• 測量精度：0.5%FS±1字或0.2%FS±1字；

• 擁有多種高級算法，可以對水、油、液體、一般氣體、蒸汽、天然氣等流量參數進行累積、溫壓補償、熱能積算；

• 具有超限報警顯示，可以指示各路通道的下限、上限、回差報警信息并可通過繼電器觸點輸出；

• 標準串行通訊接口：RS-232C、RS422或RS-485；

• 具有10M/100M Ethernet標準 RJ45 網絡接口；

• 在本機采集一次儀表的同時還可以通過RS422/RS-485接口采集二次儀表的數據并進行數據上傳處理；

• 可通過HART 總線直接采集一次表數據，具有對一次表的遠程組態功能；

• 采用新型開關電源，能在交流電源160VAC～260VAC范圍內正常工作；

• 提供變送器用+24VDC 配電輸出，方便用戶使用；

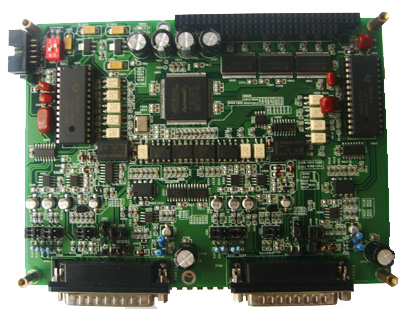

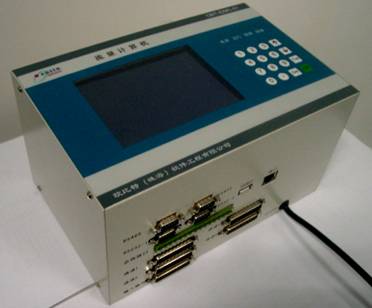

• 模塊化儀表結構，方便用戶檢修；金屬外殼，允許在惡劣的環境下使用。

• 工作電源：160～260VAC（50/60Hz）；

• 最大功耗：50W；

• 環境溫度：環境溫度0～50℃；

• 相對濕度：相對濕度小于85%，避免強腐蝕氣體；

• 外型尺寸：263×172×146（mm）；

• 安裝方式：標準掛裝。
