關鍵詞：視頻監控，MAX4312，Winsock控件，單片機

?

信息化時代，是一個建立在高速發展的網絡基礎之上的時代?；赥CP/IP協議的IP網絡以驚人的不可阻擋之勢發展著。隨著網絡帶寬、計算機處理能力和存儲容量的快速提高，以及各種實用視頻處理技術的出現，視頻監控步入了全數字化的網絡時代，稱為新一代遠程視頻監控系統。遠程視頻監控系統以網絡技術為依托，以數字視頻的壓縮、傳輸、存儲和播放技術為核心，引發了視頻監控行業的技術革命，受到了學術界、產業界和使用部門的高度重視。在遠程視頻監控系統中，每一個監控服務端需要處理遠程客戶端的各種服務請求，要能夠?qū)崿F(xiàn)客戶端對任意某個端口的視頻監控的功能，在每一個服務端對應于多路的攝像頭輸入端，面臨的問題是如何能夠快速地響應遠程服務端的請求，實現對視頻多路端的快速切換。

本文提供了在遠程數字視頻監控系統中的遠程視頻復用控制電路的一種實現方案，給出了硬件和軟件的設計。

1 MAX4312簡介

MAX4312是美國美信公司出品的高速、低功耗、單端供電的視頻多路復用放大芯片。它比同類的多路復用芯片在視頻信號的帶寬、切換時間上都有了很大的改善。管腳的分配如圖1所示，各管腳的功能如下：

IN0～I(xiàn)N7：8路的視頻輸入端；OUT：視頻輸出端；A0～A2：地址輸入端；FB：放大器的反饋輸入；SHDN：輸入關斷控制；VCC/VEE：電源端/接地端。

MAX4312主要是由高性能多路開關和放大器組成。當SHDN管腳輸入低電平時芯片工作在關斷模式，此時，輸出處于高阻狀態，輸入電流最小化。通過這一關斷模式，可以使芯片實現擴展，方便地組成大型的視頻切換矩陣。此芯片的使用較容易，但是需要注意的就是對反饋?zhàn)杩?a target="_blank">RF和增益阻抗RG的選擇，選擇不當很容易產生意想不到的零極點，而減小帶寬和引起振蕩。我們推薦實現常用增益的幾組阻抗，如表1所示。

?

?

?

該系列芯片有MAX4310～MAX4315，各芯片主要是輸入通道數目不同，實現功能與控制方法是相同的。

2 MAX4312與AT89C52單片機組成的視頻切換電路

該電路主要實現對32路視頻信號通道的切換，以及對當前通道號進行數碼顯示。MAX4312是8路輸入通道的視頻復用芯片，MAX4311是4路輸入通道的視頻復用芯片。我們用4片MAX4312為一級輸入，1片MAX4311為次級輸入，可以實現8×4即32通道的切換。利用2片LED顯示器即可實現對通道號的顯示，采用了十進制方式?？刂撇糠治覀儾捎猛ㄓ眯院軓?qiáng)的美國Atmel公司的AT89C52單片機，與Intel公司的MCS-51系列完全兼容，AT89C52集成了8K字節的電改寫閃速ROM（PEROM），256字節的RAM，32個輸入輸出口，3個16位的定時器/計數器，1個雙工串口。

?

?

?

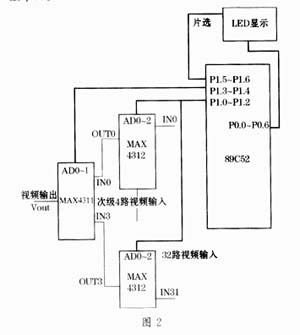

視頻切換電路原理如圖2所示。用P1口的P1.0～P1.2實現對MAX4312視頻輸入地址的控制，用P1.3～P1.4實現對MAX4311的視頻輸入地址的控制，用P0口的P0.0～P0.6實現對當前通道號顯示的LED的7段段碼的控制，用P1.5和P1.6實現LED的片選控制。MAX4311的Vout即為整個系統的視頻輸出。

3 PC機與視頻復用電路的通訊以及遠程切換命令的傳輸

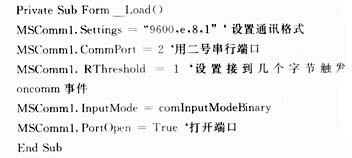

我們通過單片機的串口實現與PC機的通訊，來接收上位機的切換命令。上位機根據整個視頻監控系統的切換要求來控制視頻切換電路。由于電氣規范的問題，我們選用美國MAXIM公司的MAX232實現對EIA-232規范的電平與TTL/CMOS電平的相互轉換。通訊采用串行全雙工RS-232方式，通訊波特率為9600bps，采用偶校驗，8位數據位，1位停止位。PC機下發命令格式為：起始標志數據（AAH）+命令字+參數+校驗和（從命令字開始到校驗碼前一字節的邏輯異或和）+結束標志數據（EEH）。切換電路上發命令格式為：起始標志數據（BBH）+命令字+參數+校驗和（從下位機號開始到校驗碼前一字節的邏輯異或和）+結束標志數據（EEH）。PC機發送命令中包含所要選擇的通道號，單片機以此來控制MAX4312實現切換，同時顯示當前選擇的通道號。單片機工作方式的設置如下：串行接口選用工作方式1，由定時器1構成波特率發生器。可通過對TMOD、SCON控制字的設置來實現。上位PC機串行通訊程序在Visual Basic6.0環境中利用MSComm為應用程序提供了串行通訊功能，它通過串行口發送和接收數據，非常方便地實現串行通訊。MSComm控件提供了一系列標準通訊命令的使用界面，用它可以建立與串行口的連接，通過串行口連接到其他通訊設備，進行數據交換，以及監視和響應串行到其他通訊設備，進行數據交換，以及監視和響應串行連接中發生的事件和錯誤。下面給出初始化的基本代碼：

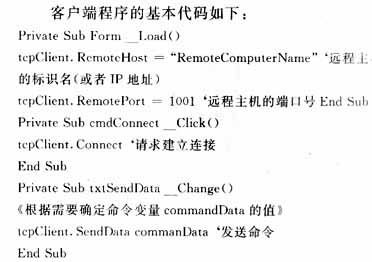

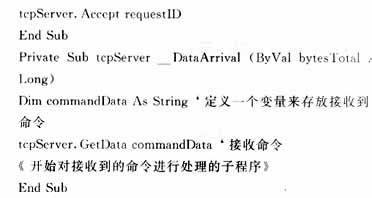

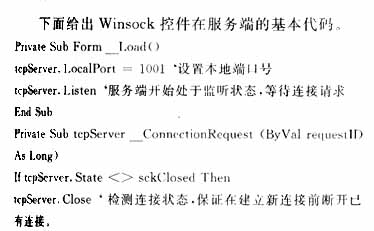

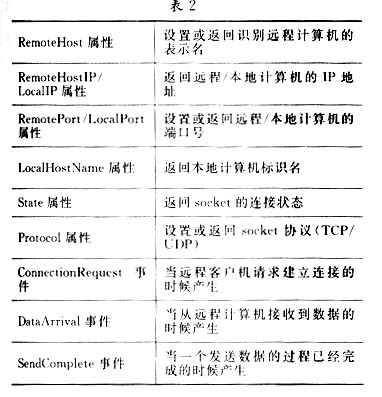

整個遠程視頻監控系統的監控端與客戶端的命令的傳輸可以在Visual Basic6.0環境中利用Winsock控件來實現。通過Winsock控件可以連接到遠程的計算機，利用TCP/UDP協議進行數據交換，服務端可以接受多臺遠程計算機的連接請求，以此創建客戶端和服務端的應用程序。Winsock控件是一個非常有用的控件，很有介紹的價值。表2介紹了Winsock的一些重要的屬性和事件。

?

?

4 結束語

本方案成功地解決了銀行遠程視頻監控系統中的視頻復用問題，實現了遠程的視頻切換控制，取得了很好的效果。視頻切換電路存在很大的靈活性，易于擴展；通過串行通訊與PC機相連，占用了PC機很少的資源，是一種值得推廣應用的視頻多路復用解決方案。

?

參考文獻

?

1 Prabhat K. Andleigh & Kiran Thakrar著，徐光佑等譯.多媒體系統設計.北京：電子工業出版社，1998

2 李朝青.單片機原理及接口技術.北京：北京航空航天大學出版社，1998
