模擬光調制度m測試實驗
一 實驗?zāi)康?/b>
1 掌握模擬光調制度的概念
2 了解調制度對信號傳輸的影響
3 掌握調制度測量方法
二 實驗原理及框圖
調制度測試框圖如圖3.1所示。

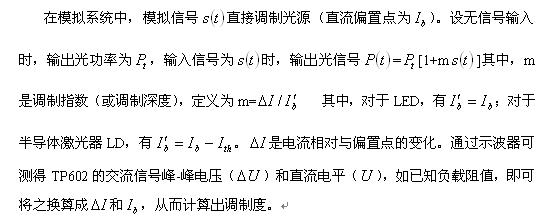

在模擬系統中,模擬信號 直接調制光源(直流偏置點為 )。設無信號輸入時,輸出光功率為 ,輸入信號為 時,輸出光信號 = [1+m ]其中,m是調制指數(或調制深度),定義為m=??? 其中,對于LED,有 ;對于半導體激光器LD,有 。 是電流相對與偏置點的變化。通過示波器可測得TP602的交流信號峰-峰電壓( )和直流電平( ),如已知負載阻值,即可將之換算成 和 ,從而計算出調制度。
三? 實驗步驟
?1? 搭建電路
① 將模擬光發模塊(甲)的電源(VCC)、地(GND)分別連接好
② 用連接線連接TK604與TK605,TK605與TK606, TK606與TK608,TK607、TK609與AGND。將開關KS601置模擬光源驅動選通狀態(即按下?tīng)顟B(tài))。
③ 將外加模擬信號產生器的輸出端與TK602相連。??
2? 測試數據
① 用示波器測測試點TP603,可得外輸入模擬信號波形。
② 用示波器測測試點TP602,可得 與 的值。
3 計算
