三相電路實驗

一、實驗目的
1. 掌握三相負載作星形聯接、三角形聯接的方法， 驗證這兩種接法下線、相電壓及
線、相電流之間的關系。
2. 充分理解三相四線供電系統中中線的作用。
3. 掌握三相功率測量的兩表法。
二、原理說明

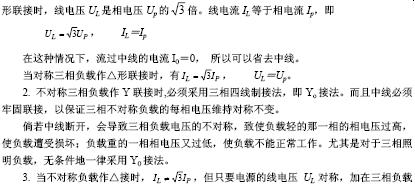

1. 三相負載可接成星形（又稱“Ｙ”接）或三角形(又稱"△"接)。當三相對稱負載作Y

上的電壓仍是對稱的，對各相負載工作沒有影響。
三、實驗設備
序號 名 稱 型號與規格 數量備注
1 交流電壓表 0～500V 1
2 交流電流表 0～5A 1
3 功率表 2
4 三相自耦調壓器 1
5 三相燈組負載 220V，15W 白熾燈9 DGJ-04
6 電門插座 3 DGJ-04
四、實驗內容
1. 三相負載星形聯接（三相四線制供電）

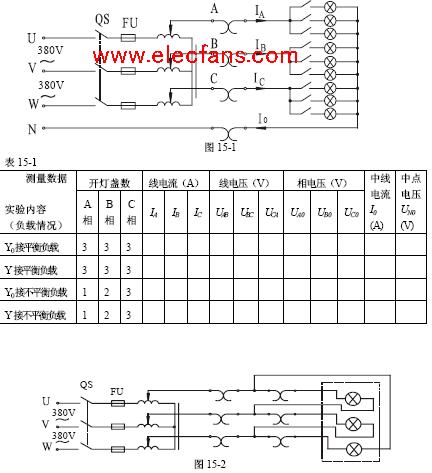

按圖15-1 線路組接實驗電路。即三相燈組負載經三相自耦調壓器接通三相對稱電源。
將三相調壓器的旋柄置于輸出為0V 的位置（即逆時針旋到底）。經指導教師檢查合格后，方可開啟實驗臺電源，然后調節調壓器的輸出，使輸出的三相線電壓為220V，并按下述內
容完成各項實驗，分別測量三相負載的線電壓、相電壓、線電流、相電流、中線電流、電
源與負載中點間的電壓。將所測得的數據記入表15-1 中，并觀察各相燈組亮暗的變化程度，
特別要注意觀察中線的作用。

2. 負載三角形聯接（三相三線制供電）
按圖15-2 改接線路，經指導教師檢查合格后接通三相電源，并調節調壓器，使其輸出線電壓為220V，并按表15-2 的內容進行測試。

3. 兩表法測功率

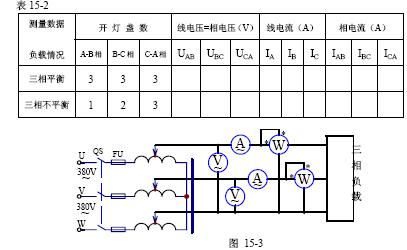

（1）如圖15-3 接實驗電路，確認三相調壓器在輸出0V 位置。
（2）接通三相電源開關，調節調壓器輸出使線電壓為220V，分別測量P1、P2 和P總并作記錄。

五、實驗注意事項
1. 本實驗采用三相交流市電，線電壓為380V， 應穿絕緣鞋進實驗室。實驗時要注意
人身安全，不可觸及導電部件，防止意外事故發生。
2. 每次接線完畢，同組同學應自查一遍， 然后由指導教師檢查后，方可接通電源，
必須嚴格遵守先斷電、再接線、后通電；先斷電、后拆線的實驗操作原則。
3. 每項實驗完畢，均需將三相調壓器旋柄調回零位，每改接線均需斷開三相電源，以
確保人身安全。
六、預習思考題
1. 三相負載根據什么條件作星形或三角形連接？
2. 復習三相交流電路有關內容， 試分析三相星形聯接不對稱負載在無中線情況下，
當某相負載開路或短路時會出現什么情況？如果接上中線，情況又如何？
3. 本次實驗中為什么要通過三相調壓器將 380V 的市電線電壓降為220V 的線電壓使用？
七、實驗報告
1. 用實驗測得的數據驗證對稱三相電路中的 關系。
2. 用實驗數據和觀察到的現象， 總結三相四線供電系統中中線的作用。

3. 不對稱三角形聯接的負載，能否正常工作？ 實驗是否能證明這一點？
4. 根據不對稱負載三角形聯接時的相電流值作相量圖， 并求出線電流值，然后與實
驗測得的線電流作比較，分析之。
5. 心得體會及其他。
