實驗、交換機的端口配置

一. 實驗原理
1.1 交換機端口基礎
隨著網絡技術的不斷發展，需要網絡互聯處理的事務越來越多，為了適應網絡需求，以太網技術也完成了一代又一代的技術更新。為了兼容不同的網絡標準，端口技術變的尤為重要。端口技術主要包含了端口自協商、網絡智能識別、流量控制、端口聚合以及端口鏡像等技術，他們很好的解決了各種以太網標準互連互通存在的問題。以太網主要有三種以太網標準：標準以太網、快速以太網和千兆以太網。他們分別有不同的端口速度和工作模式。
1.2 端口速率自協商
標準以太網其端口速率為固定10M?？焖僖蕴W(wǎng)支持的端口速率有10M、100M和自適應三種方式。千兆以太網支持的端口速率有10M、100M、1000M和自適應方式。以太網交換機支持端口速率的手工配置和自適應。缺省情況下，所有端口都是自適應工作方式，通過相互交換自協商報文進行匹配。

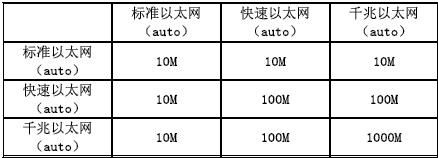

其匹配的結果如下表。

當鏈路兩端一端為自協商，另一端為固定速率時，我們建議修改兩端
的端口速率，保持端口速率一致。其修改端口速率的配置命令為：
[Quidway-Ethernet0/1] speed {10|100|1000|auto}
如果兩端都以固定速率工作，而工作速率不一致時，很容易出現通信
故障，這種現象應該盡量避免。
1.3 端口工作模式
交換機端口有半雙工和全雙工兩種端口模式。目前交換機可以手工配
置也可以自動協商來決定端口究竟工作在何種模式。修改工作模式的配置
命令為：[Quidway-Ethernet0/1] duplex {auto|full|half}

1.4 端口的接口類型
目前以太網接口有MDI和MDIX兩種類型。MDI稱為介質相關接口，MDIX
稱為介質非相關接口。我們常見的以太網交換機所提供的端口都屬于MDIX
接口，而路由器和PC提供的都屬于MDI接口。有的交換機同時支持上述兩種
接口，我們可以強制制定交換機端口的接口類型，其配置命令如下：
[Quidway-Ethernet0/1] mdi {normal| cross| auto}
Normal：表示端口為MDIX接口
Cross：表示端口為MDI接口
Auto：表示端口工作在自協商模式
1.5 流量控制
由于標準以太網、快速以太網和千兆以太網混合組網，在某些網絡接口不可避免的會出現流量過大的現象而產生端口阻塞。為了減輕和避免端口阻塞的產生，標準協議專門規定了解決這一問題的流量控制技術。在交換機中所有端口缺省情況下都禁用了流量控制功能。開啟/關閉流量控制功能
的配置命令如下：
[Quidway-Ethernet0/1]flow-control
[Quidway-Ethernet0/1]undo flow-control
二.實驗內容：以太網交換機物理端口的常見配置
三.實驗?zāi)康模阂蕴W(wǎng)交換機物理端口常見命令及配置方法
四.實驗環境：
本實驗采用兩臺交換機組網，兩臺交換機用一根雙絞線互連，組網如下圖所示

五.實驗步驟：
（1）使用duplex對端口的工作模式進行設置。
（2）使用speed設置端口的工作速率，注意，需要將兩端設為一致。
（3）使用flow-control命令啟動或關閉以太網端口的流量控制功能。
（4）使用display interface來顯示當前接口的配置信息，找出剛才你配置的結果。
六．思考題：
（1）請說出以太網的三種以太網標準。并指出他們分別支持的端口速度。
（2）請說出單工、半雙工，全雙工的區別。
（3）在執行完實驗步驟4 后在結果中找出你匹配的結果。
