實驗十、靜態路由協議配置

一、實驗原理
1.1 路由協議
路由器依據路由表進行轉發。路由表生成的方法有很多，通?？煞譃椋菏止れo態配置和動態協議生成兩類。對應的路由協議可劃分為靜態路由、動態路由協議兩類。
1.2 靜態路由協議簡介
靜態路由是一種特殊的路由，由網絡管理員采用手工方法在路由器中配置而成。在小規模的網絡中，靜態路由有它的一些優點：
（1）手工配置，可以精確控制路由選擇，改進網絡的性能。
（2）不需要?jiǎng)討B(tài)路由協議參與，這將會減少路由器的開銷，為重要的應用保證帶寬。
在路由器上增加靜態路由，可以直接使用ip route-static命令，其完整語法如下：
[Quidway]ip route-static ip-address {mask|masklen}
{interface-type interface-name | nexthop-address }[preference
value][reject|blackhole]
在路由器上刪除一條靜態路由，可以直接使用undo ip route-static 命令，其完整語法如下：
[Quidway]undo ip route-static {all|ip-address {mask|masklen}
[interface-type interface-name |
nexthop-address ][preference value]
1.3 缺省路由
缺省路由是一種特殊的路由。當路由器在查找路由表，沒有找到與目標相匹配的路由表項時，缺省路由則是路由器為數據指定的路由。在路由表中，缺省路由是以到網絡0.0.0.0/0 的路由形式出現。所有的網絡都會和這條路由記錄符合，由于路由器在查詢路由表時采用的是深度優先原則，也就是子網掩碼位數長的路由記錄先作轉發。而缺省路由的掩碼為0，所以最后考慮。這樣就保證了路由器將在路由表中查詢不到數據包的相關路由信息時最后采用默認路由轉發。缺省路由可以通過靜態路由手工配置，某些動態羅有協議也可以自動生成缺省路由，如OSPF。缺省路由的手工配置命令格式如下：
[Quidway]ip route-static 0.0.0.0 0.0.0.0 next-hop-address
二.實驗內容：配置靜態路由
三.實驗?zāi)康模赫莆章酚善魃吓渲渺o態路由的命令

四.實驗環境：

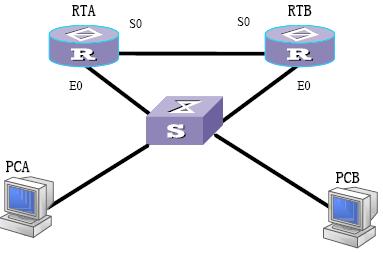

實際組網中路由器時用來連接兩個物理網絡的，為了模擬實際環境，我們?cè)谠囼?yàn)中采用背靠背直接相連來模擬廣域網連接。下圖時模擬實驗環境，共兩臺路由器，一臺交換機，兩臺PC。

路由器各接口IP 地址設置如下：
RTA RTB
E0 202.0.0.1/24 202.0.1.1/24
S0 192.0.0.1/24 192.0.0.2/24
PC 機的IP 地址和缺省網關的IP 地址如下：
PCA PCB
IP Address 202.0.0.2/24 202.0.1.2/24
Gateway 202.0.0.1 202.0.1.1
五.實驗步驟：
（1）為了標識路由器，修改路由器名稱為RTA，RTB。
（2）按照實驗環境表格中要求配置路由器各接口的IP 地址。注意：串口的配置需要在接口視圖下完成shutdown 和undo shutdown命令后才生效。
（3）配置主機IP 地址。
（4）用ping 命令測試網絡互通性。
（5）完成上述配置后，用display current-configuration 命令顯示配置信息。
（6）用display ip routing-table 命令顯示路由表信息，找出為什么第4 步不能ping 通。
（7）用配置靜態路由的辦法來添加路由。例如，RTA 上的配置命令：
[RTA]ip route-static 202.0.1.0 255.255.255.0 192.0.0.2
preference 60
請?jiān)赗TB 上配置類似命令。
（8）用display ip routing-table 命令再次顯示路由表。
（9）用ping 命令再次測試網絡互通性。
六．思考題：
(1) 如果不采用實驗步驟7 的命令，試想一下還可以怎樣修改路由表來完成這個實驗？
(2) 不按照上述路由器的各接口的IP 地址和主機的IP 地址、網關地址，試著自己設計一個地址方案成這個實驗。
(3) 如果在本實驗中的路由器之間再加入一臺路由器RTC，試著寫出RTC上的配置，使得兩個主機能夠互通。
