LED調光有很多方式，依系統應用的不同需求，有不同的選擇，可以依LED輸出電流波形的不同，區分為脈寬調制調光（PWM Dimming）與模擬調光（Analog Dimming）兩種。簡單的說，所謂脈寬調制調光就是指LED的輸出電流是一個LED導通和LED不導通的周期性方波輸出，藉由改變方波波形的導通時間寬度來調節LED的平均電流大小，來達成調光的功能。所以LED平均電流值可以等于方波的導通周期乘以最大電流，亦即ILEDavg = Duty（%） × ILEDmax，如圖（一）所示。

　　圖（一） 脈寬調制調光（PWM Dimming）

　　模擬調光是LED的輸出電流是一個模擬的輸出波形，藉由改變輸出電流電平的大小來調節LED的電流值，達成改變光源亮度調光的功能，如圖（二）所示。

　　圖（二） 模擬調光（Analog Dimming）

　　如果考慮到LED調光的輸入控制信號的話，依據LED調光的輸入控制信號，及LED輸出電流波形的不同，可歸納為4種組態，如表（一）所示。這些不同的調光控制方式，分別應用在照明方面，如商用照明、辦公室照明、居家照明等室內照明需求及顯示器或液晶電視的背光模塊中，系統業者根據不同的產品應用規格，可以選擇優化最具競爭力的調光方式。

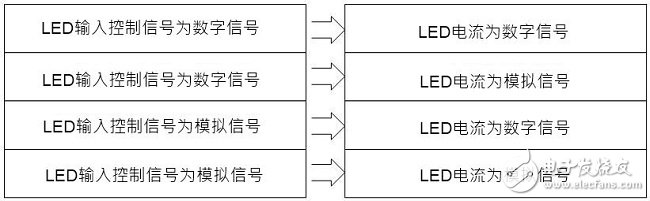

　　表（一） LED調光分類

　　過去面板背光源是采用冷陰極燈管CCFL，由于電流跟亮度的曲線沒有很線性，所以就采用PWM調光控制，此一趨勢一直沿用到目前的LED背光控制，而為了簡化架構不做太多的變更，調光的輸入控制信號就維持使用PWM調光，調光頻率為大于100Hz數字信號，以LED輸出電流的波形是數字或模擬來定義PWM調光或模擬調光。表（二）為脈寬調制調光與模擬調光的特性比較表，有助于了解兩者特性的不同。

　　表（二） 脈寬調制調光與模擬調光的特性比較表

　　總之，如果不了解各種LED調光方式特性及優缺點的不同及實際系統端的應用，并不容易找到正確的調光方法。本文會提出一些分析，透過這些分析，了解LED調光方法和其優缺點就可以選擇適當?shù)恼{(diào)光方法與LED驅動IC進行應用。

　　（一）LED驅動IC脈寬調制調光應用（PWM Dimming）

　　圖 （三）是一個升壓單串LED電流，脈寬調制調光應用線路。DIM Pin輸入信號為脈沖信號，LED電流為了達到脈沖波形輸出，勢必需要在LED的路徑上串接一個功率開關Q2，當DIM Pin輸入信號為高電平時，驅動IC開始動作，對磁性組件電感進行儲能與釋能，將輸出電壓升高到足以讓LED串導通，同時調光開關Q2導通（Turn On），所以LED輸出電流馬上建立。

　　圖（三） 脈寬調制調光應用線路一

　　當DIM Pin輸入信號為低電平時，驅動IC不動作，輸出電壓無法建立讓LED串導通，同時調光開關Q2截止（Turn OFF），將LED輸出電流同步截止。所以脈寬調制調光應用線路（PWM Dimming）需要增加一個調光開關Q2在LED串聯的路徑上，來達到較佳的脈沖輸出。

　　這種脈寬調制的調光方式，是改變脈沖導通周期的大小，可以達到1000:1的調光周期（dimming ratio），所以具有較佳的高低亮度明暗對比。在目前的消費性電子產品顯示器和液晶電壓廣泛的應用。

　　圖（四）是一個實測的波形，輸入電壓20V，LED串的電壓約50V，LED電流500mA，在1KHz / 50%調光下的LED電流波形跟升壓開關Q1 Gate的電壓波形。由波形可知，LED輸出電壓紋波電壓小，LED電流為一導通/不導通的電流信號，LED驅動IC DRV pin驅動信號是一高頻切換周期隨著調光信號做開及關的切換，脈寬調制調光（PWM Dimming）所產生的高頻及不連續的輸出信號容易衍生出EMI、音頻干擾及面板顯示器紋波等等問題。

　　圖（四） 實測波形一

　　圖 （五）是一個升壓單串LED電流，脈寬調制調光應用線路。為了節省成本，把原本應該串接在LED串路徑上做調光用的開關組件Q2給移除。當DIM Pin輸入信號為高電平時，驅動IC開始動作，對磁性組件電感進行儲能與釋能，把輸出電壓升高，但隨著輸出電壓建立的過程，LED串電流也開始慢慢導通。

　　圖（五） 脈寬調制調光應用線路二

　　當DIM Pin輸入信號為低電平時，驅動IC不動作，儲存在輸出電容COUT上的電壓會經由LED串路徑慢慢泄放掉，在調光模式下LED的電流波形，為一個近乎失真的脈沖波形，如圖（六）所示。

　　圖（六） 實測波形二

　　把 LED串的調光開關組件省略，這種應用最大的優點是可節省成本，但是提供一個粗糙的亮度調整，利用眼睛視覺暫留反應較慢的特性作為濾波功能，線路的切換頻率隨調光頻率開開關關，在調光頻率Off時，LED依然流出電流，輸出電壓下降，在調光頻率ON時，輸出電壓會不足以讓LED串完全導通，驅動IC內部的誤差放大器勢必動作去增加電感能量，使輸出電壓上升。

　　如此，會犧牲了線路特性，LED輸出電壓紋波明顯變大，LED輸出電流既非脈沖輸出也非線性輸出，所以LED調光電流的線性度，LED平均電流和亮度的線性度會不佳。在調光周期小時，有可能會有閃爍情況，所以調光周期范圍會受限，調光的對比度也會明顯變差。EMI、音頻干擾及面板顯示器紋波等問題都依然存在，所以這不是一個好的調光方式。
