OPA837 具有精密集成電阻的超低功耗、RRO、VFB 放大器

數據： OPAx837 低功耗105MHz 電壓反饋精密運算放大器數據表 (Rev. A)

描述

OPA837和OPA2837是單通道和雙通道單位增益穩定電壓反饋放大器，與其他精密運算放大器相比能夠提供較高的MHz /mW帶寬。這兩款3.0mW器件每通道僅消耗600μA（通過單個5V電源），能夠以1V /V的增益提供105MHz帶寬?！?30μV（最大值）的極低修整失調電壓可提供典型值（±1σ）對于±0.4μV/°C的溫漂。

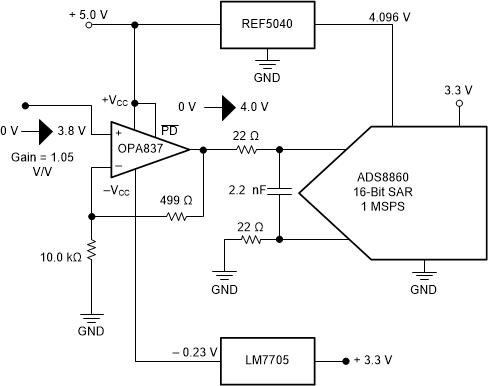

OPAx837理論上非常適合單端逐次逼近型寄存器（SAR）模數轉換器（ADC）驅動應用，能夠針對3mW靜態功率提供一種較低的輸入點噪聲級別（4.7nV /√ Hz ）。極高的50MHz增益帶寬積可針對高頻率提供低輸出阻抗，這是在SAR ADC驅動器應用中提供快速充電電流所必需的。該低通態輸出阻抗還適用于采用精密ADC的基準緩沖器應用。單通道OPA837采用6引腳SOT-23封裝（包括電源關斷特性）和5引腳SC70封裝，而雙通道OPA2837則采用8引腳VSSOP封裝。

OPAx837具有-40°C至+ 125°C的寬額定運行溫度范圍。

特性

帶寬：105MHz（A _V = 1V /V）
極低（修整后）的電源電流：600μA
增益帶寬積：50MHz的
轉換率：105V /μs時
負軌輸入，軌至軌輸出
單電源工作電壓范圍：2.7V至5.4V
25°C下的輸入偏移電壓：±130μV（最大值）
輸入偏移電壓漂移（DCK封裝）：
＆lt; ±1.6μV/°C（最大值）
輸入電壓噪聲：4.7nV /√ Hz （＆gt; 100Hz）
HD2：-120dBc（2V _PP，100kHz時）
HD3：-145dBc（2V _PP，100kHz時）
穩定時間：35ns，0.5V階躍到0.1％
5-μA關斷電流，并且能夠從關斷快速恢復
（針對功率調節應用）

所有商標均為其各自所有者的財產。

參數 與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

OPA837	OPA2836	OPA2837	OPA835	OPA836	OPA838
Voltage FB ? ?	Bipolar Voltage FB ? ?	Voltage FB ? ?	Bipolar Voltage FB ? ?	Bipolar Voltage FB ? ?	Bipolar Voltage FB ? ?
1 ? ?	2 ? ?	2 ? ?	1 ? ?	1 ? ?	1 ? ?
2.7 ? ?	2.5 ? ?	2.7 ? ?	2.5 ? ?	2.5 ? ?	2.7 ? ?
5.4 ? ?	5.5 ? ?	5.4 ? ?	5.5 ? ?	5.5 ? ?	5.4 ? ?
105 ? ?	205 ? ?	105 ? ?	56 ? ?	205 ? ?	90 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	6 ? ?
105 ? ?	560 ? ?	105 ? ?	160 ? ?	560 ? ?	350 ? ?
4.7 ? ?	4.6 ? ?	4.7 ? ?	9.3 ? ?	4.6 ? ?	1.8 ? ?
4.7 ? ?	4.6 ? ?	4.7 ? ?	9.3 ? ?	4.6 ? ?	1.8 ? ?
0.592 ? ?	1 ? ?	0.592 ? ?	0.25 ? ?	1 ? ?	0.96 ? ?
0.13 ? ?	0.4 ? ?	0.13 ? ?	0.5 ? ?	0.4 ? ?	0.125 ? ?
In to V- Out ? ?	In to V- Out ? ?	In to V- ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
Small Size Shutdown ? ?	Small Size Shutdown ? ?	?	Small Size Shutdown ? ?	Small Size Shutdown ? ?	Small Size Shutdown ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SC70 SOT-23 ? ?	QFN SOIC UQFN VSSOP ? ?	QFN VSSOP ? ?	QFN SOT-23 ? ?	QFN SOT-23 ? ?	SC70 SC70 SOT-23 ? ?
5SC70: 4 mm2: 2.1 x 2(SC70) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 10UQFN: 4 mm2: 2 x 2(UQFN) 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	10QFN: 4 mm2: 2 x 2(QFN) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	5SC70: 4 mm2: 2.1 x 2(SC70) 6SC70: 4 mm2: 2.1 x 2(SC70) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
110 ? ?	116 ? ?	110 ? ?	113 ? ?	116 ? ?	105 ? ?
520000 ? ?	1000000 ? ?	520000 ? ?	400000 ? ?	1000000 ? ?	4400000 ? ?
0.4 ? ?	1.1 ? ?	0.4 ? ?	2.25 ? ?	1.1 ? ?	0.4 ? ?
50 ? ?	120 ? ?	50 ? ?	30 ? ?	120 ? ?	300 ? ?
50 ? ?	50 ? ?	50 ? ?	40 ? ?	50 ? ?	20 ? ?
120 ? ?	85 ? ?	120 ? ?	70 ? ?	85 ? ?	-110 ? ?
145 ? ?	79 ? ?	145 ? ?	73 ? ?	79 ? ?	-120 ? ?
0.1 ? ?	1 ? ?	0.1 ? ?	1 ? ?	1 ? ?	1 ? ?
