      TPS54610 具有可調節輸出電壓的低輸入電壓 6A 同步降壓轉換器

      數據：

      描述

      作為SWIFT?系列直流/降壓器的成員，TPS54610低輸入電壓高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件。具有所列功能的基板上包含一個真正的高性能電壓誤差放大器，可在選擇輸出濾波器L和C元件時實現最大性能和靈活性;一個欠壓鎖定電路，用于防止啟動直到輸入電壓達到3 V;內部或外部設置的慢啟動電路，用于限制浪涌電流;以及電源良好輸出，可用于處理器/邏輯復位，故障信號和電源序列。

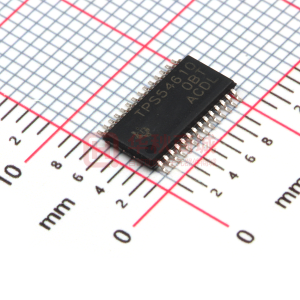

      TPS54610采用耐熱增強型28引腳HTSSOP （PWP）PowerPAD?封裝，可消除笨重的散熱片。 TI提供評估模塊和SWIFT?設計軟件工具，幫助快速實現高性能電源設計，以滿足激進的設備開發周期。

      特性

      • 30-mΩ，12 A峰值MOSFET開關，可在6 A連續輸出源或灌電流下實現高效率
      • 可調輸出電壓低至0.9 V，精度為1.0％
      • 寬PWM頻率：固定350 kHz，550 kHz或可調280 kHz至700 kHz
      • 可同步至700 kHz
      • 峰值電流限制和熱關斷保護負載
      • 集成解決方案減少電路板面積和元件數量
      • SWIFT文檔，應用筆記和設計軟件：www.ti.com /swift

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54610 TPS54010 TPS54810 TPS54910
      3 ? ? 2.2 ? ? 4 ? ? 3 ? ?
      6 ? ? 4 ? ? 6 ? ? 4 ? ?
      0.9 ? ? 0.9 ? ? 0.9 ? ? 0.9 ? ?
      4.5 ? ? 2.5 ? ? 3.3 ? ? 2.5 ? ?
      6 ? ? 14 ? ? 8 ? ? 9 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ?
      280 ? ? 280 ? ? 280 ? ? 280 ? ?
      700 ? ? 700 ? ? 700 ? ? 700 ? ?
      11 ? ? 13 ? ? 11 ? ? 11 ? ?
      Enable
      Frequency Synchronization
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Power Good
      Synchronous Rectification ? ?
      Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ?
      90 ? ? 90 ? ? 90 ? ? 90 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
