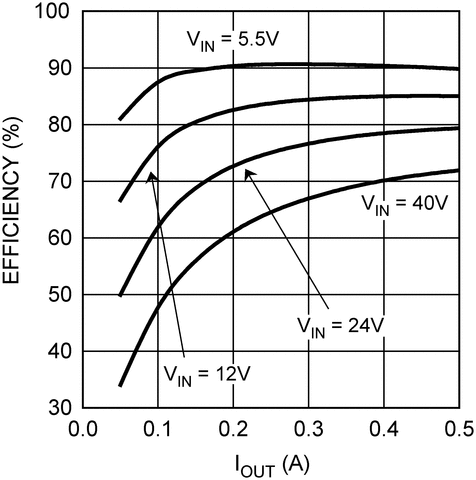

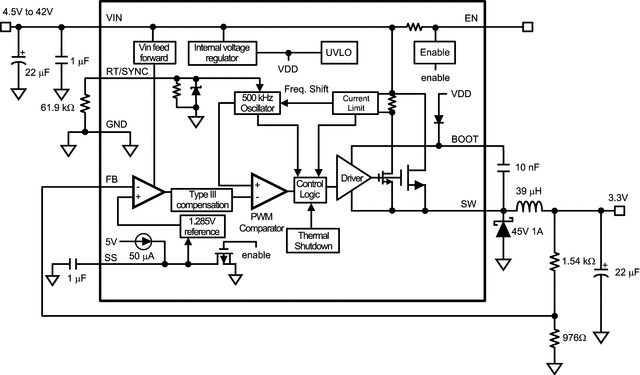

LM22671 開關穩壓器使用最少的外部組件來提供執行高效高壓降壓穩壓器所需的全部功能。 這款穩壓器易于使用，且集成了一個 42V N 溝道金屬氧化物半導體場效應晶體管 (MOSFET) 開關，可提供高達 500 mA 的負載電流。 并且特有出色的線路和負載調節以及高效率 (> 90%)。 電壓模式控制提供較短的最小接通時間，從而實現了輸入和輸出電壓間的最寬比率。 內部環路補償意味著用戶無需承擔計算環路補償組件的枯燥工作。 這款穩壓器提供 5V 固定輸出和可調輸出電壓兩種選項。 默認開關頻率設為 500kHz，這樣便可以使用小型外部組件并且能夠提供良好的瞬態響應。 此外，還可以使用單個外部電阻在 200kHz 至 1MHz 的范圍內對頻率進行調節。 內部振蕩器可被同步至一個系統時鐘或同步至其它穩壓器的振蕩器。 精密使能輸入可實現穩壓器控制和系統電源排序的優化。 在關斷模式下，穩壓器流耗僅為 25μA（典型值）。 可通過選擇單個外部電容來提供可調節軟啟動功能。 LM22671 器件還內置有熱關斷和限流功能，可防止器件發生意外過載。

LM22671 器件是德州儀器 (TI) 的成員 SIMPLE SWITCHER 系列產品。 SIMPLE SWITCHER 理念使用最小外部組件數量和 TI WEBENCH 設計工具提供一個易于使用的完整設計。 為了簡化設計，TI 的 WEBENCH 工具包含諸如外部組件計算、電氣模擬、散熱模擬以及內置電路板等特性。
