      LM43601-Q1 符合汽車應用要求的 SIMPLE SWITCHER? 3.5V 至 36V、1A 同步降壓轉換器

      數據：

      描述

      LM43601-Q1穩壓器是一款易于使用的同步降壓直流/直流轉換器，能夠驅動高達1A的負載電流，輸入電壓范圍為3.5V至36V（42V瞬態）.LM43601-Q1以極小的解決方案尺寸提供出色的效率，輸出精度和壓降電壓。擴展系列能夠以引腳對引腳兼容封裝提供0.5A，2A和3A負載電流選項。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制?？蛇x功能包括可編程開關頻率，同步，電源正常標志，精確使能，內部軟啟動，可擴展軟啟動和跟蹤，可為各種應用提供靈活且易于使用的平臺。輕載時的斷續傳導和自動頻率調制可提升輕載效率。此系列只需要很少的外部組件，而且引腳排列可實現簡單且優化的PCB布局。保護采用了包括熱關斷，V CC 欠壓鎖定，逐周期電流限制和輸出短路保護.LM43601-Q1器件采用HTSSOP（PWP）16引線式封裝（6.6mm×5.1mm×1.2mm），引線間距為0.65mm。該器件與LM4360x和LM4600x系列引腳對引腳兼容.LM43601A-Q1版本針對PFM運行模式進行了優化，推薦用于新設計。

      特性

      • 符合汽車應用標準
      • 具有符合AEC-Q100標準的下列特性：
        • 器件溫度1級：-40℃至+ 125℃的環境運行溫度范圍
      • 33μA穩壓靜態電流
      • 可在輕負載條件下實現高效率（DCM和PFM）
      • 經測試符合EN55022 /CISPR 22電磁干擾（EMI）標準
      • 集成同步整流
      • 可調頻率范圍：200kHz至2.2MHz（默認值為500kHz）
      • 與外部時鐘頻率同步
      • 內部補償
      • 與幾乎任一陶瓷，固態電解，鉭和鋁質電容器組合一同工作時保持穩定
      • 電源正常狀態標志
      • 軟啟動至預偏置負載
      • 內部軟啟動：4.1ms
      • 可由外部電容器延長的軟啟動時間
      • 輸出電壓跟蹤功能
      • 精確使能能實現系統欠壓閉鎖（UVLO）
      • 具有斷續模式的輸出短路保護
      • 過溫保護
      • 使用LM43601-Q1并借助WEBENCH ?電源設計器創建定制設計

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM43601-Q1 LM22672-Q1 LM43600-Q1 LM43602-Q1 LM43603-Q1 LM46000-Q1 LM46001-Q1 LM46002-Q1 LMR14020-Q1 LMR23615-Q1 LMR23625-Q1 LMR23630-Q1
      3.5 ? ? 4.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ?
      36 ? ? 42 ? ? 36 ? ? 36 ? ? 36 ? ? 60 ? ? 60 ? ? 60 ? ? 40 ? ? 36 ? ? 36 ? ? 36 ? ?
      1 ? ? 1.285 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      28 ? ? 37 ? ? 28 ? ? 28 ? ? 28 ? ? 28 ? ? 28 ? ? 28 ? ? 30 ? ? 28 ? ? 34 ? ? 34 ? ?
      1 ? ? 1 ? ? 0.5 ? ? 2 ? ? 3 ? ? 0.5 ? ? 1 ? ? 2 ? ? 2 ? ? 1.5 ? ? 2.5 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ?
      2200 ? ? 1000 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2500 ? ? 2200 ? ? 2200 ? ? 2200 ? ?
      0.033 ? ? 3.4 ? ? 0.033 ? ? 0.027 ? ? 0.027 ? ? 0.024 ? ? 0.024 ? ? 0.027 ? ? 0.04 ? ? 0.075 ? ? 0.075 ? ? 0.075 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable ? ? Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Spread Spectrum
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?
      Current Mode ? ? Voltage Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      99 ? ? 90 ? ? 99 ? ? 99 ? ? 99 ? ? 99 ? ? 99 ? ? 99 ? ? 98 ? ? 97 ? ? 99 ? ? 99 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      HTSSOP ? ? SO PowerPAD ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? SO PowerPAD
      WSON ? ?      		 SON ? ? SO PowerPAD
      SON ? ?      		 SO PowerPAD
      SON ? ?

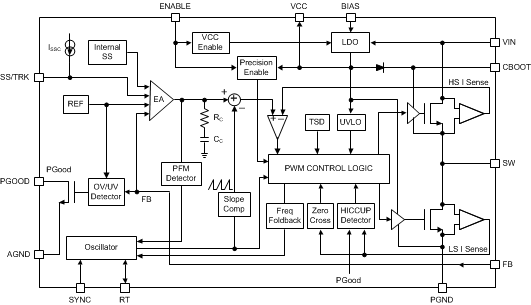

      方框圖 (1)
