DS14C88 四路 CMOS 線路驅動器

數據： DS14C88 Quad CMOS Line Driver 數據表

描述

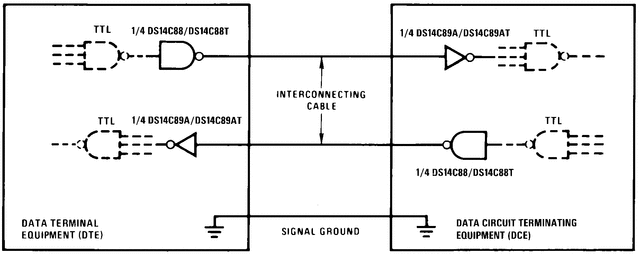

DS14C88與DS1488 /MC1488引腳兼容，是一款四線驅動器，用于連接數據終端設備（DTE）和數據電路 - 終止設備（DCE）。該器件將標準TTL /CMOS邏輯電平轉換為符合EIA-232-D和CCITT V.28標準的電平。

該器件采用低閾值CMOS金屬柵極技術制造。與雙極性器件相比，該器件具有極低的功耗：500μA（DS14C88）與25 mA（DS1488）相比。

DS14C88無需外部壓擺率控制電容器，從而簡化了設計。片內提供符合EIA-232D的壓擺率控制，省去了輸出電容。

特性

符合EIA-232D和CCITT V.28標準
低功耗
寬功率電源范圍：±5V至±12V
采用SOIC封裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?RS-232

?
Drivers Per Package
Receivers Per Package
Logic Voltage (Min) (V)
Data Rate (Max) (kbps)
Main Supply Voltage (Nom) (V)
ESD HBM (kV)
Rating
Operating Temperature Range (C)
Package Group
Pin/Package
?
