MAX3232E 具有 +/-15kV IEC ESD 保護的 3V 至 5.5V 多通道 RS-232 線路驅動器/接收器

數據： MAX3232E 3-V to 5.5-V Multichannel RS-232 Line Driver and Receiver With ±15-kV IEC ESD Protection 數據表

描述

MAX3232E器件由兩個線路驅動器，兩線接收器和一個雙充電泵電路組成，具有±15kV IEC ESD保護引腳到引腳（串口連接引腳，包括GND）。

該設備符合TIA /EIA-232-F的要求，并提供異步通信控制器和串口連接器之間的電氣接口。電荷泵和四個小型外部電容器允許采用3 V至5.5 V單電源供電。這些器件的數據信號速率最高可達250 kbit /s，最大驅動器輸出電壓為30 V /μs。

特性

RS-232總線引腳的ESD保護
- ±15 kV（HBM）
- ±8 kV（IEC61000-4-2，接觸放電）
- ±15 kV（IEC61000-4-2，氣隙放電）
遇見或超過TIA /EIA-232-F和ITU V.28標準的要求
使用3 V至5.5 VV _CC供電
運行高達250 kbit /s
兩個驅動器和兩個接收器
低電源電流：300μA（典型值）
外部電容：4×0.1μF
采用3.3 V電源接受5V邏輯輸入
引腳與其他高速器件兼容（1 Mbit /s）
- SN65C3232E（-40°C至+ 85°C）
- SN75C3232E（0°C至70°C）

所有商標均為其所有各自所有者。

參數 與其它產品相比?RS-232

?
Drivers Per Package
Receivers Per Package
Logic Voltage (Min) (V)
Data Rate (Max) (kbps)
Main Supply Voltage (Nom) (V)
ESD HBM (kV)
Rating
Operating Temperature Range (C)
Package Group
Pin/Package
?

MAX3232E	MAX3232E-Q1
2 ? ?	2 ? ?
2 ? ?	2 ? ?
3.3 ? ?	3.3 ? ?
250 ? ?	250 ? ?
3.3 5 ? ?	3.3 5 ? ?
15 ? ?	15 ? ?
Catalog ? ?	Automotive ? ?
-40 to 85 0 to 70 ? ?	-40 to 85 ? ?
SOIC SOIC SSOP TSSOP ? ?	TSSOP ? ?
16SOIC 16SOIC 16SSOP 16TSSOP ? ?	16TSSOP ? ?

方框圖 (1)

技術文檔

數據手冊（1）

MAX3232E 3-V to 5.5-V Multichannel RS-232 Line Driver and Receiver With ±15-kV IEC ESD Protection 數據表

元器件購買 MAX3232E 相關庫存

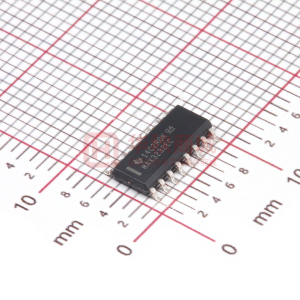

RS-232端口擴展芯片

型號：MAX3232EIDR 封裝：SOIC-16

品牌：TI 描述：MAX3232E 具有 ±15kV IEC ESD 保護功能的 3V 至 5.5V 多通道 RS-232 線路驅動器和接收器

金額：￥0.87999
去購買
RS-232端口擴展芯片

型號：MAX3232EID 封裝：SOIC-16

品牌：TI 描述：該設備包括兩個線路驅動器、兩個線路接收器和一個雙電荷泵電路，具有±15-kV IEC ESD 保護。符合 TIA/ElA-232-F 標準，并提供異步通信控制器與串行端口連接器之間的電氣接口。

金額：￥4.86450
去購買

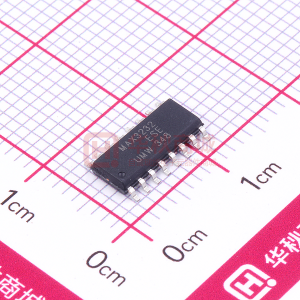

RS485/RS422/RS232/RS562收發器
