SN65C3232E 具有 +/-15kV IEC ESD 保護的 3V 至 5.5V 兩通道 RS-232 1Mbit/s 線路驅動器/接收器

數據： 3-V to 5.5-V Two-Channel RS-232 1-Mbit/s Line Drivers/Receivers With +/-15-kV 數據表

描述

SN65C3232E和SN75C3232E由兩個線路驅動器，兩個線路接收器和一個雙電荷泵電路組成，具有±15kV ESD保護引腳到引腳（串口連接引腳，包括GND）。這些設備提供異步通信控制器和串行端口連接器之間的電氣接口。電荷泵和四個小型外部電容允許采用3 V至5.5 V單電源供電。這些器件的數據信號速率高達1 Mbit /s，驅動器輸出壓擺率為14 V /μs至150 V /μs。

特性

使用3 V至5.5 VV操作_CC耗材
最多操作1 Mbit /s
低電源電流。。。 300μA（典型）
外部電容器。。。 4×0.1μF
采用3.3 V電源接受5 V邏輯輸入
每個JESD 78，II類閂鎖性能超過100 mA
ESD保護RS-232引腳
- ±15-kV人體模型（HBM）
- ±15-kV IEC 61000-4-2氣隙??放電
- ±8kV IEC 61000-4-2接觸放電
應用
- 電池供電系統
- PDA
- 筆記本電腦
- 筆記本電腦
- 掌上電腦
- 手持設備

< p>

參數 與其它產品相比?RS-232

?
Drivers Per Package
Receivers Per Package
Logic Voltage (Min) (V)
Data Rate (Max) (kbps)
Main Supply Voltage (Nom) (V)
ESD HBM (kV)
Rating
Operating Temperature Range (C)
Package Group
Pin/Package
?

SN65C3232E
2 ? ?
2 ? ?
3.3 ? ?
1000 ? ?
3.3 5 ? ?
15 ? ?
Catalog ? ?
-40 to 85 ? ?
SOIC SOIC SSOP TSSOP ? ?
16SOIC 16SOIC 16SSOP 16TSSOP ? ?

技術文檔

數據手冊（1）

3-V to 5.5-V Two-Channel RS-232 1-Mbit/s Line Drivers/Receivers With +/-15-kV 數據表

元器件購買 SN65C3232E 相關庫存

RS-232端口擴展芯片

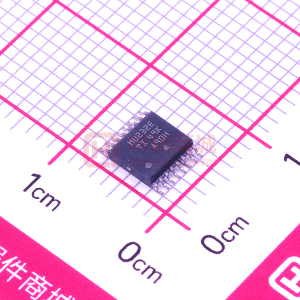

型號：SN65C3232EPWR 封裝：TSSOP-16

品牌：TI 描述：SN65C3232E 和 SN75C3232E 包含兩個線路驅動器、兩個線路接收器和一個雙電荷泵電路，具有±15-kV ESD保護。這些器件提供了異步通信控制器與串行端口連接器之間的電氣接口。

金額：￥3.85001
去購買
RS-232端口擴展芯片

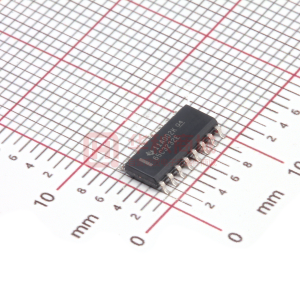

型號：SN65C3232EDR 封裝：SOIC16_150MIL
