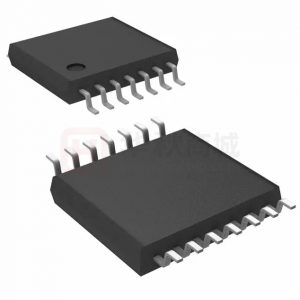

      SN74LVU04A 六路反向器

      數據：

      描述

      這些十六進制反相器設計用于2 V至5.5 VV CC 操作。

      ？LVU04A器件包含六個獨立的反相器，具有無緩沖輸出。這些設備執行布爾函數Y = A \。

      特性

      • 2-V至5.5-VV CC 操作
      • 無緩沖輸出
      • 最大t pd 在5 V時為6.5 ns
      • 典型V OLP （輸出接地反彈）
        ＆lt; 0.8 V at V CC = 3.3 V，T A = 25°C
      • 典型V OHV （輸出V OH < /sub> Undershoot）
        ＆gt; 2.3 V V CC = 3.3 V，T A = 25°C
      • 支持混合模式所有端口上的電壓操作
      • 每個JESD的閂鎖性能超過250 mA 17
      • ESD保護超過JESD 22
        • 2000-V人體模型（A114- A）
        • 200-V機型（A115-A）
        • 1000-V充電設備型號（C101）

      參數 與其它產品相比?反向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74LVU04A SN74LVU04A-Q1
      LVT ? ? LV-A ? ?
      2 ? ? 2 ? ?
      5.5 ? ? 5.5 ? ?
      6 ? ? 6 ? ?
      5 ? ? 3.3
      5 ? ?
      110 ? ? 110 ? ?
      0.02 ? ? 0.02 ? ?
      8 ? ? 13
      8 ? ?
      12 ? ? 50 ? ?
      -12 ? ? -50 ? ?
      No ? ? No ? ?
      Catalog ? ? Automotive ? ?
      -40 to 85 ? ? -40 to 125 ? ?
      14SO
      14SOIC
      14SSOP
      14TSSOP ? ?      		 14TSSOP ? ?

      技術文檔

      數據手冊（1）
