      SN74LVC2244A 具有三態輸出的八路緩沖器/驅動器

      數據：

      描述

      SN74LVC2244A八進制緩沖器/線路驅動器設計用于1.65 V至3.6 VV CC 操作。

      < /DIV>

      特性

      • 從1.65 V運行至3.6 V
      • 輸入接受電壓至5.5 V
      • 最大值 pd 5.5 ns，3.3 V
      • 輸出端口具有等效的26Ω系列電阻器，因此不需要外部電阻器
      • 典型的V OLP （輸出接地反彈）
        ＆lt; 0.8 V，V CC = 3.3 V，T A = 25°C < /li>
      • 典型V OHV （輸出V OH 下沖）
        ＆gt; 2 V V CC = 3.3 V， T A = 25°C
      • 支持所有端口上的混合模式信號操作（5 V輸入/輸出電壓，具有3.3 VV CC ）
      • 我 off 支持實時插入，部分電源 -
        關閉模式和后驅保護
      • Latch-性能超過250 mA
        每JESD 17
      • ESD保護超過JESD 22
        • 2000-V人體模型（A114-A）
        • 200- V機型（A115-A）
        • 1000 V充電設備型號（C101）

      參數 與其它產品相比?同向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74LVC2244A
      LVC ? ?
      1.65 ? ?
      3.6 ? ?
      8 ? ?
      1.8
      2.5
      2.7
      3.3 ? ?
      100 ? ?
      0.01 ? ?
      10.9
      7.9
      6.4
      5.5 ? ?
      12 ? ?
      -12 ? ?
      No ? ?
      Catalog ? ?
      -40 to 85 ? ?
      20SO
      20SOIC
      20SSOP
      20SSOP
      20TSSOP
      20TVSOP ? ?

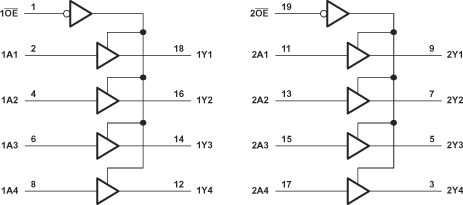

      方框圖 (1)
