電子發燒友 > 產品頻道 > 產品詳情

SN74LVC1G07 具有漏極開路輸出的單路緩沖器/驅動器

數據： SN74LVC1G07 Single Buffer/Driver With Open-Drain Output 數據表

描述

此單緩沖器/驅動器設計用于1.65 V至5.5 VV _CC操作。

SN74LVC1G07器件的輸出為漏極開路，可連接到其他漏極開路輸出，以實現低電平有效或高電平有線和功能。最大灌電流為32 mA。

SN74LVC1G07提供多種封裝，包括體積為0.8 mm×0.8 mm的超小型DPW封裝。

特性

超小型0.64毫米²
封裝（DPW），0.5毫米間距< /li>
支持5-VV _CC操作
輸入和漏極開路輸出接受
電壓高達5.5 V
可以翻譯向上或向下
最大t _pd 4.2 ns時3.3 V
低功耗，10-μAMaxI _CC
±24-mA輸出驅動器，3.3 V
I _off支持實時插入，部分關機
模式和后驅保護
閂鎖性能超過100 mA，JESD 78，Class II
ESD保護超過JESD 22
- 2000-V人體模型（ A114-A）
- 200-V機型（A115-A）
- 1000-V充電設備型號（C101）

參數 與其它產品相比?同向緩沖器/驅動器

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
Rating
Operating Temperature Range (C)
Pin/Package
?

SN74LVC1G07	SN74LVC1G00	SN74LVC1G02	SN74LVC1G04	SN74LVC1G04-EP	SN74LVC1G04-Q1	SN74LVC1G07-EP	SN74LVC1G07-Q1	SN74LVC1G08	SN74LVC1G08-EP	SN74LVC1G08-Q1	SN74LVC1G17	SN74LVC1G17-EP	SN74LVC1G17-Q1	SN74LVC1G32	SN74LVC1G32-EP	SN74LVC1G32-Q1	SN74LVC1G34
LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?	LVC ? ?
1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?	1.65 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	6.5 ? ?	6.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?
150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?	150 ? ?
0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.01 ? ?	0.02 ? ?	0.01 ? ?	0.01 ? ?	0.025 ? ?	0.001 ? ?
8.6 6 4.7 4 ? ?	9 5.5 4.7 4 ? ?	8 5.5 4.5 4 ? ?	7.5 5.2 4.2 3.7 ? ?	13.9 8 5.7 4.5 ? ?	7.5 5.2 4.2 3.7 ? ?	5.7 4.9 ? ?	9.8 7 5.7 4.9 ? ?	4.5 6 4 5 ? ?	8 5.5 4.5 4 ? ?	8 5.5 4.5 4 ? ?	11 6.5 5.5 5 ? ?	11 6.5 5.5 5 ? ?	14 9 8 7 ? ?	7.2 4.4 3.6 3.4 ? ?	8 6.5 5.7 4.5 ? ?	11 7.5 6.5 6 ? ?	8.6 4.4 4.1 3.2 ? ?
32 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	24 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?	32 ? ?
-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-24 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?	-32 ? ?
No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	Yes ? ?	Yes ? ?	Yes ? ?	No ? ?	No ? ?	No ? ?	No ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	HiRel Enhanced Product ? ?	Automotive ? ?	HiRel Enhanced Product ? ?	Automotive ? ?	Catalog ? ?	HiRel Enhanced Product ? ?	Automotive ? ?	Catalog ? ?	HiRel Enhanced Product ? ?	Automotive ? ?	Catalog ? ?	HiRel Enhanced Product ? ?	Automotive ? ?	Catalog ? ?
-40 to 125 -40 to 85 ? ?	-40 to 125 -40 to 85 ? ?	-40 to 125 -40 to 85 ? ?	-40 to 125 -40 to 85 ? ?	-55 to 125 ? ?	-40 to 125 ? ?	-55 to 125 ? ?	-40 to 125 ? ?	-40 to 125 -40 to 85 ? ?	-40 to 85 -55 to 125 ? ?	-40 to 125 -40 to 85 ? ?	-40 to 125 -40 to 85 ? ?	-55 to 125 ? ?	-40 to 125 ? ?	-40 to 125 -40 to 85 ? ?	-40 to 85 -55 to 125 ? ?	-40 to 125 ? ?	-40 to 125 -40 to 85 ? ?
4DSBGA 5DSBGA 5SC70 5SOT-23 5SOT-5X3 5X2SON 6SON ? ?	5DSBGA 5SC70 5SOT-23 5SOT-5X3 5X2SON 6SON ? ?	5DSBGA 5SC70 5SOT-23 5SOT-5X3 5X2SON 6SON ? ?	4DSBGA 5DSBGA 5SC70 5SOT-23 5SOT-5X3 5X2SON 6SON ? ?	5SOT-23 ? ?	5SC70 5SOT-23 ? ?	5SC70 ? ?	5SC70 5SOT-23 ? ?	5DSBGA 5SC70 5SOT-23 5SOT-5X3 5X2SON 6SON ? ?	5SC70 5SOT-23 ? ?	5SC70 5SOT-23 ? ?	4DSBGA 5DSBGA 5SC70 5SOT-23 5SOT-5X3 5X2SON 6SON ? ?	5SC70 5SOT-23 ? ?	5SC70 5SOT-23 ? ?	5DSBGA 5SC70 5SOT-23 5SOT-5X3 5X2SON 6SON ? ?	5SC70 5SOT-23 ? ?	5SC70 5SOT-23 ? ?	4DSBGA 5DSBGA 5SC70 5SOT-23 5SOT-5X3 5X2SON 6SON ? ?

方框圖 (1)

技術文檔

數據手冊（1）

SN74LVC1G07 Single Buffer/Driver With Open-Drain Output 數據表

元器件購買 SN74LVC1G07 相關庫存

接口（驅動器/接收器/收發器）

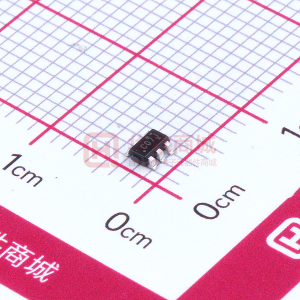

型號：SN74LVC1G07DBVR 封裝：SOT23-5

品牌：TI 描述：SN74LVC1G07 SINGLE BUFFER/DRIVER

金額：￥0.16500
去購買
緩沖器/驅動器

型號：SN74LVC1G07DCKR 封裝：SC-70-5

品牌：TI 描述：緩沖器，非反向 1 元件 1 位每元件開路漏極 Output SC-70-5

金額：￥0.14850
去購買
