      SN74LVC240A 具有三態輸出的八路緩沖器/驅動器

      數據：

      描述

      此八進制緩沖器/驅動器設計用于1.65 V至3.6 VV CC 操作。

      SN74LVC240A專為提高三態存儲器地址驅動器，時鐘驅動器和面向總線的接收器和發送器的性能和密度而設計。

      特性

      • 從1.65 V運行至3.6 V
      • 輸入接受電壓至5.5 V
      • 最大值 pd 6.5 ns，3.3 V
      • 典型V OLP （輸出接地反彈）
        ＆lt; 0.8 V，V CC < /sub> = 3.3 V，T A = 25°C
      • 典型V OHV （輸出V OH 下沖）
        ＆gt; 2 V V CC = 3.3 V，T A = 25°C
      • 支持混合模式信號操作
        在所有端口上（5 V輸入/輸出電壓，具有3.3 VV CC ）
      • I off 支持實時插入，部分電源 -
        向下模式和后驅保護
      • 閂鎖性能超過250 mA每個JESD 17
      • ESD保護超過JESD 22
        • 2000-V人體模型（A114-A）
        • 200-V機器型號（A115-A）
        • 1000-V充電設備型號（C101）

      參數 與其它產品相比?反向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74LVC240A
      LVC ? ?
      1.65 ? ?
      3.6 ? ?
      8 ? ?
      1.8
      2.5
      2.7
      3.3 ? ?
      100 ? ?
      0.01 ? ?
      16.4
      7.8
      7.5
      6.5 ? ?
      24 ? ?
      -24 ? ?
      No ? ?
      Catalog ? ?
      -40 to 85 ? ?
      20SO
      20SOIC
      20SSOP
      20TSSOP
      20TVSOP ? ?

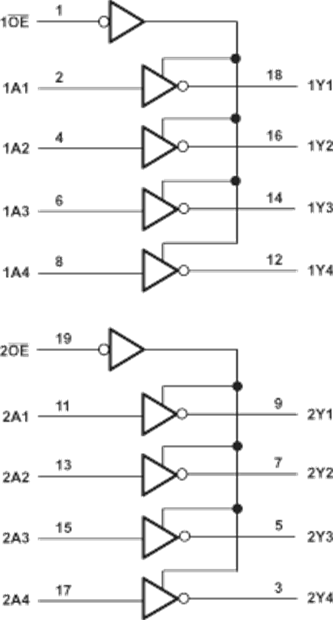

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 SN74LVC240A 相關庫存
