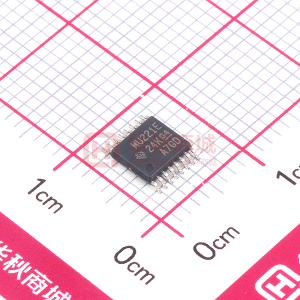

SN65C3221E和SN75C3221E由一個線路驅動器，一個線路接收器和一個雙電荷泵電路組成，帶有±15kV IEC ESD保護引腳到引腳（串行端口連接引腳，包括GND）。這些設備提供異步通信控制器和串行端口連接器之間的電氣接口。電荷泵和四個小型外部電容允許采用3 V至5.5 V單電源供電。這些器件的數據信號速率最高可達1 Mbit /s，驅動器輸出壓擺率可達24 V /μs至150 V /μs。

當串行端口為時，可提供靈活的電源管理控制選項。無效。當FORCEON為低且 FORCEOFF 為高時，自動斷電功能起作用。在此操作模式期間，如果設備未在接收器輸入上檢測到有效的RS-232信號，則禁用驅動器輸出。如果 FORCEOFF 設置為低并且 EN 為高，則驅動程序和接收器都將關閉，電源電流降至1μA。斷開串行端口或關閉外圍設備驅動程序會導致自動關閉電源。 FORCEON和 FORCEOFF 為高時，可以禁用自動關機功能。啟用自動關機功能后，當有效信號應用于接收器輸入時，設備會自動激活。 INVALID 輸出通知用戶接收器輸入端是否存在RS-232信號。 INVALID 為高電平（有效數據），如果接收器輸入電壓大于2.7 V或小于2.7 V，或者介于?? 0.3 V和0.3 V，小于30μs。如果接收器輸入電壓介于?? 0.3 V和0.3 V之間超過30μs，則 INVALID 為低電平（無效數據）。請參閱接收器輸入電平。
