      SN74LV04A 六路反向器

      數據：

      描述

      該十六進制反相器設計用于2 V至5.5 V V CC 操作。 SN74LV04A器件包含六個獨立的逆變器。此設備執行布爾函數Y = A 。

      特性

      • 2-V至5.5-VV CC 操作
      • Max t pd 6.5 ns，5 V
      • 閂鎖性能超過250 mA
        每JESD 17
      • 典型V OLP （輸出接地）彈跳）
        ＆lt; 0.8 V，V CC = 3.3 V，T A = 25°C
      • 典型V OHV （輸出V < sub> OH Undershoot）
        ＆gt; 2.3 V V CC = 3.3 V，T A = 25°C
      • 支持所有端口上的混合模式電壓操作
      • I off 支持部分?jǐn)嚯娔Ｊ?br>操作
      • ESD保護超過JESD 22
        • 2000-V人體模型
        • 200 V機型
        • 1000 V充電設備型號

      參數 與其它產品相比?反向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74LV04A SN74LV04A-EP SN74LV04A-Q1
      LV-A ? ? LV-A ? ? LV-A ? ?
      2 ? ? 2 ? ? 2 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ?
      6 ? ? 6 ? ? 6 ? ?
      2.5
      3.3
      5 ? ?      		 2.5
      3.3
      5 ? ?      		 2.5
      3.3
      5 ? ?
      110 ? ? 110 ? ? 110 ? ?
      0.02 ? ? 0.02 ? ? 0.02 ? ?
      14
      8.5
      6.5 ? ?      		 18
      12
      8.5 ? ?      		 18
      12
      8.5 ? ?
      50 ? ? 50 ? ? 50 ? ?
      -50 ? ? -50 ? ? -50 ? ?
      No ? ? No ? ? No ? ?
      Catalog ? ? HiRel Enhanced Product ? ? Automotive ? ?
      -40 to 125
      -40 to 85 ? ?      		 -40 to 105 ? ? -40 to 105 ? ?
      14SO
      14SOIC
      14SSOP
      14TSSOP
      14TVSOP
      14VQFN ? ?      		 14TSSOP ? ? 14TSSOP ? ?

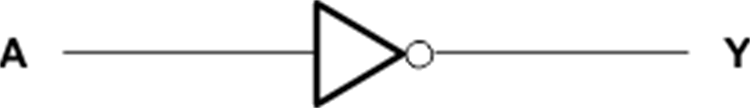

      方框圖 (1)

      技術文檔

      數據手冊（1）
