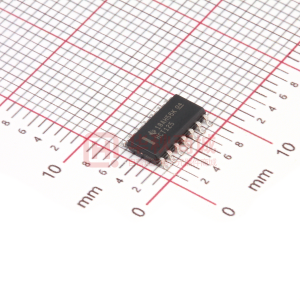

      SN74HCT125 具有三態輸出的四路總線緩沖器閘

      數據：

      描述

      這些總線緩沖器門具有獨立的線路驅動器，具有3態輸出。當相關的輸出使能（OE）輸入為高電平時，每個輸出都被禁用。

      為確保上電或斷電期間的高阻態，OE \應連接到V CC 通過上拉電阻;電阻的最小值由驅動器的電流吸收能力決定。

      特性

      • 工作電壓范圍4.5 V至5.5 V
      • 高電流輸出驅動多達15 LSTTL負載
      • 低功耗，80-μA最大I CC
      • 典型t pd = 12 ns
      • ±6 -mA輸出驅動，5 V
      • 低輸入電流，1μA最大
      • 輸入兼容TTL電壓
      • 高電流三態輸出驅動總線行或緩沖存儲器地址寄存器

      參數 與其它產品相比?同向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74HCT125
      HCT ? ?
      4.5 ? ?
      5.5 ? ?
      4 ? ?
      5 ? ?
      25 ? ?
      0.08 ? ?
      30 ? ?
      6 ? ?
      -6 ? ?
      No ? ?
      Catalog ? ?
      -40 to 85 ? ?
      14PDIP
      14SOIC ? ?
