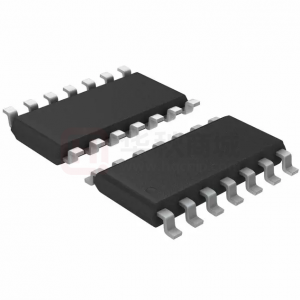

      SN74LVC06A 具有漏極開路輸出的六路反向器緩沖器/驅動器

      數據：

      描述

      這些十六進制反相緩沖器/驅動器設計用于1.65 V至3.6 VV CC 操作。

      'LVC06A器件的輸出為漏極開路，可連接到其他漏極開路輸出，以實現低電平有效或高電平有線功能。最大灌電流為24 mA。

      輸入可以從3.3 V或5 V器件驅動。此功能允許在混合的3.3 V /5 V系統環境中將這些器件用作轉換器。

      這些器件完全指定用于部分斷電應用，使用I off 。 I off 電路禁用輸出，防止在斷電時損壞通過器件的電流回流。

      特性

      • 工作電壓范圍為1.65 V至3.6 V
      • 指定溫度范圍為-40°C至85°C，-40°C至-125°C，-55°C至125°C
      • 輸入和漏極開路輸出接受高達5.5 V的電壓
      • 最大值t pd 3.7 V
      • I off 支持部分省電模式操作
      • 閂鎖性能每JESD超過250 mA 17

      參數 與其它產品相比?反向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74LVC06A SN74LVC06A-EP SN74LVC06A-Q1
      LVC ? ? LVC ? ? LVC ? ?
      1.65 ? ? 1.65 ? ? 1.65 ? ?
      3.6 ? ? 3.6 ? ? 3.6 ? ?
      6 ? ? 6 ? ? 6 ? ?
      1.8
      2.5
      2.7
      3.3 ? ?      		 1.8
      2.5
      2.7
      3.3 ? ?      		 2.7
      3.3 ? ?
      100 ? ? 100 ? ? 100 ? ?
      0.04 ? ? 0.04 ? ? 0.01 ? ?
      5.6
      3.1
      3.9
      3.7 ? ?      		 7.6
      4
      5 ? ?      		 3.9
      3.7 ? ?
      24 ? ? 24 ? ? 24 ? ?
      -24 ? ? -24 ? ? -24 ? ?
      No ? ? No ? ? No ? ?
      Catalog ? ? HiRel Enhanced Product ? ? Automotive ? ?
      -40 to 125 ? ? -55 to 125 ? ? -40 to 125 ? ?
      14SO
      14SOIC
      14SSOP
      14TSSOP
      14TVSOP
      14VQFN ? ?      		 14SOIC ? ? 14SOIC
      14TSSOP ? ?
