AD8339在單個40引腳超緊湊芯片級器件內融合連續波(CW)模擬波束形成(ABF)和I/Q解調功能,因此尤為適合高密度超聲掃描儀。在ABF系統中,通過合理的相位對齊和多接收機通道求和,從而實現時域一致性。復位引腳可同步多個IC,從而在相同象限內啟動每個LO分頻器。每個通道具有十六個可編程22.5°相位增量。例如,如果通道1用作基準通道,而通道2的I/Q相位超前45°,那么用戶可以通過選擇正確的代碼來將通道2和通道1進行相位對齊。
混頻器輸出采用電流形式,以便于進行求和。獨立的I和Q混頻器輸出電流相加后,通過低噪聲、高動態范圍、電流電壓(I-V)跨導放大器(如AD8021或AD829)轉換成電壓。電流求和之后,合并后的信號施加于高分辨率模數轉換器(ADC),如AD7665(16-bit、570 kSPS)。
該器件提供SPI兼容串行接口端口,以便輕松對每個通道的相位進行編程;該接口允許通過各芯片將數據從SDI移位至SDO,從而實現菊花鏈形式連接。SPI還允許分別關斷各個通道以及整個芯片。關斷期間,串行接口仍處于活動狀態,使得可再次對器件進行編程。

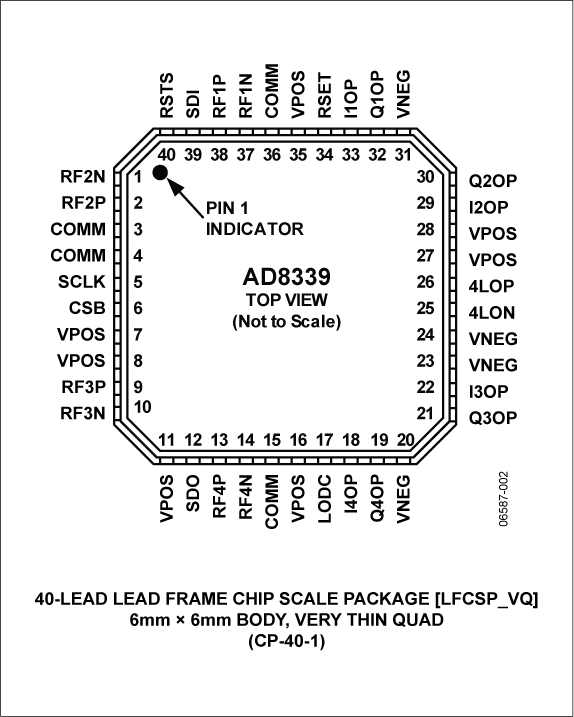

I和Q輸出的動態范圍典型值為160 dB/Hz。AD8339采用6 mm x 6 mm、40引腳LFCSP封裝,額定溫度范圍為?40°C至+85°C工業溫度范圍。
應用
