優勢和特點

• 軌至軌輸入范圍：0V 至 80V
• 寬輸入電源范圍：2.7V 至 80V
• 用于 >80V 電源的分流穩壓器
• 具 < ±0.75% 總未調整誤差的 ΔΣ ADC
• 針對電流和電壓的 12 位分辨率
• 內部乘法器計算 24 位功率值
• 可存儲最小值和最大值
• 當超出限值時發出警報
• 附加的 ADC 輸入監視一個外部電壓
• 連續掃描和快照模式
• 具 I_Q < 80μA 的停機模式
• 分離的 SDA 用于光隔離

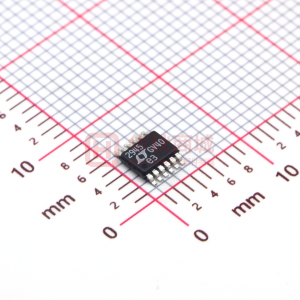

• 采用 12 引腳 3mm x 3mm QFN 和 MSOP 封裝


產品詳情

LTC^?2945 是一款軌至軌系統監視器，可測量電流、電壓和功率。該器件具有一個 2.7V 至 80V 的工作范圍，并包括一個用于高于 80V 之電源的分流穩壓器，以在選擇輸入電源時提供靈活性。0V 至 80V 的電流測量范圍獨立于輸入電源。一個準確度達 0.75% 的內置 12 位 ADC 負責測量負載電流、輸入電壓和一個輔助的外部電壓。通過對測得的 12 位負載電流和輸入電壓數據進行數字乘法運算可產生一個 24 位功率值。最小值和最大值被存儲起來，而一個具可編程門限的超范圍提示最大限度地降低了軟件輪詢的需要。數據通過一個標準的 I²C 接口報告。停機模式可將功耗減低至 20μA。

LTC2945 I²C 接口包括分離的數據輸入和輸出引腳，以供標準或光隔離 I²C 連接之用。LTC2945-1 具有一個反相數據輸出，可供負輸出光隔離器配置之用。

應用

• 電信基礎設施
• 工業
• 汽車
• 消費

方框圖
