優勢和特點

• 寬輸入電壓范圍：2.9V 至 40V
• 利用單個反饋引腳來設置正或負輸出電壓
• 電流模式控制提供超卓的瞬態響應
• 可利用一個外部電阻器來設置工作頻率 (100kHz 至 1MHz)
• 可同步至一個外部時鐘
• 低停機電流：<1μA
• 內部 7.2V 低壓差穩壓器
• 具遲滯的可編程輸入欠壓閉鎖
• 可編程軟起動

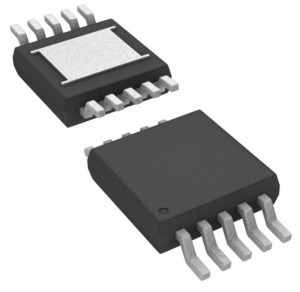

• 小外形 10 引腳 DFN (3mm x 3mm) 封裝和耐熱性能增強型 10 引腳 MSOP 封裝

產品詳情

LT^?3757 / LT3757A 是一款寬輸入電壓范圍、電流模式 DC/DC 控制器，該器件能夠產生正輸出電壓或負輸出電壓。它可以配置為一個升壓型、反激式、SEPIC 型或負輸出轉換器。LT3757 / LT3757A 從內部 7.2V 穩壓電源來驅動一個低端外部 N 溝道功率 MOSFET。固定頻率、電流模式架構在一個很寬的電源電壓和輸出電壓范圍內實現了穩定的操作。

LT3757 / LT3757A 的工作頻率可利用一個外部電阻器來設定 (可設置范圍為 100kHz 至 1MHz)，并能夠采用 SYNC 引腳來使其同步至一個外部時鐘。由于具有一個 2.9V 的最小工作電源電壓和一個低停機靜態電流 (<1μA) 使 LT3757 / LT3757A 非常適合由電池供電的系統。

LT3757 / LT3757A 具有軟起動和頻率折返功能，用于在啟動和輸出短路期間限制電感器電流。相對于 LT3757，LT3757A 改善了負載瞬態性能。

?

應用

• 汽車和工業升壓型、反激式、SEPIC 型和負輸出轉換器
• 電信電源
• 便攜式電子設備

方框圖
