優勢和特點

• 低噪聲：20μV_RMS (10Hz 至 100kHz)
• 輸出電流：500mA
• 低靜態電流：30μA
• 寬輸入電壓范圍：1.8V 至 20V
• 低壓差電壓：300mV
• 非常低的停機電流：< 1μA
• 無需保護二極管
• 固定輸出電壓：1.5V、1.8V、2.5V、3V、3.3V、5V
• 可調輸出范圍：1.22V 至 20V
• 可在采用 3.3μF 輸出電容器時實現穩定
• 可在采用鋁電容器、鉭電容器或陶瓷電容器時實現穩定
• 反向電池保護功能
• 無反向電流
• 過流和過熱保護功能

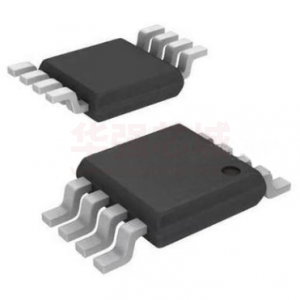

• 8 引腳 SO 和 12 引腳 (4mm x 3mm) DFN 封裝


產品詳情

LT^?1763 系列是微功率、低噪聲、低壓差穩壓器。這些器件能夠提供 500mA 的輸出電流和一個 300mV 的壓差電壓。該系列專為在電池供電型系統中使用而設計，30μA 的低靜態電流使其成為一種理想的選擇。靜態電流處于良好受控狀態；與采用其他許多穩壓器不同，這系列在降壓時的靜態電流并不上升。

LT1763 穩壓器的一個重要特點是具有低輸出噪聲。在增設一個外部 0.01μF 旁路電容器的情況下，輸出噪聲將降至 20μV_RMS (在一個 10Hz 至 100kHz 的帶寬之內)。LT1763 穩壓器可在采用低至 3.3μF 的輸出電容器時實現穩定。可以采用小的陶瓷電容器，而不像其他穩壓器那樣必需使用串聯電阻。

內部保護電路包括反向電池保護、電流限制、熱限制和反向電流保護。這些器件可提供1.5V、1.8V、2.5V、3V、3.3V 和 5V 的固定輸出電壓，并可用作一款具一個 1.22V 基準電壓的可調型器件。LT1763 穩壓器采用 8 引腳 SO 和 12 引腳扁平 (4mm x 3mm x 0.75mm) DFN 封裝。?

Applications

• 蜂窩電話
• 電池供電型系統
• 對噪聲敏感的儀表系統


方框圖
