UC3843B 高性能電流模式PWM控制器

UC3842B，UC3843B系列是高性能固定頻率電流模式控制器。它們專為離線和DC-DC轉換器應用而設計，為設計人員提供了經濟高效的解決方案，并且外部元件極少。這些集成電路具有用于精確占空比控制的微調振蕩器，溫度補償基準，高增益誤差放大器，電流檢測比較器和高電流圖騰柱輸出，非常適合驅動功率MOSFET。

還包括保護功能，包括輸入和參考欠壓鎖定，每個都具有遲滯，逐周期電流限制，可編程輸出死區時間和單脈沖計量鎖存。

這些器件采用8引腳雙列直插和表面貼裝（SO-8）塑料封裝以及14引腳塑料表面貼裝（SO-14）。 SO-14封裝具有獨立的電源和接地引腳，用于圖騰柱輸出級。

UCX842B的UVLO閾值為16 V（on）和10 V（off），非常適合離線轉換器。 UCX843B專為低壓應用而量身定制，UVLO閾值為8.5 V（on）和7.6 V（off）。

特性
用于精確頻率控制的微調振蕩器
振蕩器頻率保證在250 kHz
電流模式操作至500 kHz
自動前饋補償
鎖存PWM以實現逐周期電流限制
欠壓鎖定的內部修整參考
高電流圖騰柱輸出
帶滯后的欠壓鎖定
低啟動和工作電流
無鉛封裝可用

電路圖、引腳圖和封裝圖

技術文檔

數據手冊（1）相關資料（4）

數據表：高性能電流模式控制器

元器件購買 UC3843B 相關庫存

AC-DC開關電源芯片

型號：UC3843BN 封裝：MiniDIP8_10.92X6.6MM

品牌：ST 描述：反激，升壓穩壓器正，可提供隔離輸出升壓，升壓/降壓 DC DC 切換控制器 IC 8-迷你型 DIP

金額：￥1.10000
去購買
AC-DC開關電源芯片

型號：UC3843BNG 封裝：PDIP8_9.59X6.6MM

品牌：ON 描述：反激，升壓穩壓器正，可提供隔離輸出升壓，升壓/降壓 DC DC 切換控制器 IC 8-PDIP

金額：￥2.70539
去購買
DC-DC電源芯片

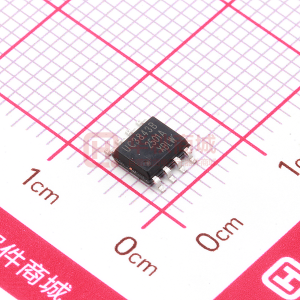

型號：UC3843BDTR 封裝：SOP-8

品牌：XBLW 描述：電流型脈寬調制器，工作電壓（Vcc）(v)30V，頻率Freq ((Hz) 500khz，功耗 PD(Typ)1W

金額：￥0.23520
去購買
AC-DC開關電源芯片/離線轉換開關

型號：UC3843BP-SO8-R 封裝：SOP-8

品牌：UTC 描述：高性能電流模式控制器

金額：￥0.72080
去購買
