LPS微源半導體LP7811內置開關充電PMIC芯片-LP7811

型號： LP7811

--- 產品參數 ---

  • 型號 LP7811

--- 產品詳情 ---

LPS微源半導體LP7811內置開關充電PMIC芯片

一、描述

LP7811 是一款先進的真無線立體聲（TWS）充電盒管理集成電路，旨在延長 TWS 耳機的整體電池續航時間。該集成電路具備一個開關充電器，可承受高達 30V 的輸入電壓，并通過 I2C 總線實現數字可編程，充電電流最高可達 1.7A。智能放電電壓管理功能采用超低壓差充電方案，力求最大限度地延長電池續航時間。當與耳機內配套的線性充電器（LP408X）協同工作時，VOL 和 VOR 輸出會跟蹤耳機的電池電壓，從而將功率損耗降至最低。它還提供一個負溫度系數熱敏電阻（NTC）接口，以便根據 NTC 電阻所感測到的電池溫度來管理充電和放電操作。此外，芯片溫度管理功能可確保安全運行。耳機插拔檢測功能簡化了耳機檢測的設計。該集成電路支持與左右耳機的兩條獨立雙向通信總線。同時提供 I2C 總線，以實現設備的可編程性與靈活性。待機模式下的靜態電流為 5 微安。整個系統采用小巧的 24 引腳 4x4 四方扁平無引腳（QFN）封裝。

二、特點

 Case Charging Management
 - Support 4.1V to 6.0 V input voltage with 30V absolute maximum input voltage rating
 - Programmable fast charge current up to 1.7A with up to 95% efficiency and 5% accuracy
 - Programmable floating voltage with 0.5% accuracy
 - Automatic recharge function
 - Programmable trickle charge current
 - Programmable termination current
 Smart Earphone Charging Management
 - Independent earphone insert detection and charging path
 - Smart earphone ultra-low dropout charging to maximize battery run time
 - Programmable earphone fast charge current up to 300mA each channel
 - Programmable End of Charge (EEOC) current
 - Bi-directional communication to earphones
 Programmable Always-on Linear Regulator
 Temperature Management
 - JEITA standard NTC management during charging and discharging
 - Charging current thermal foldback
 - Thermal shutdown protection
 I2C interface with interrupt indication
 5-uA ultra-low quiescent current

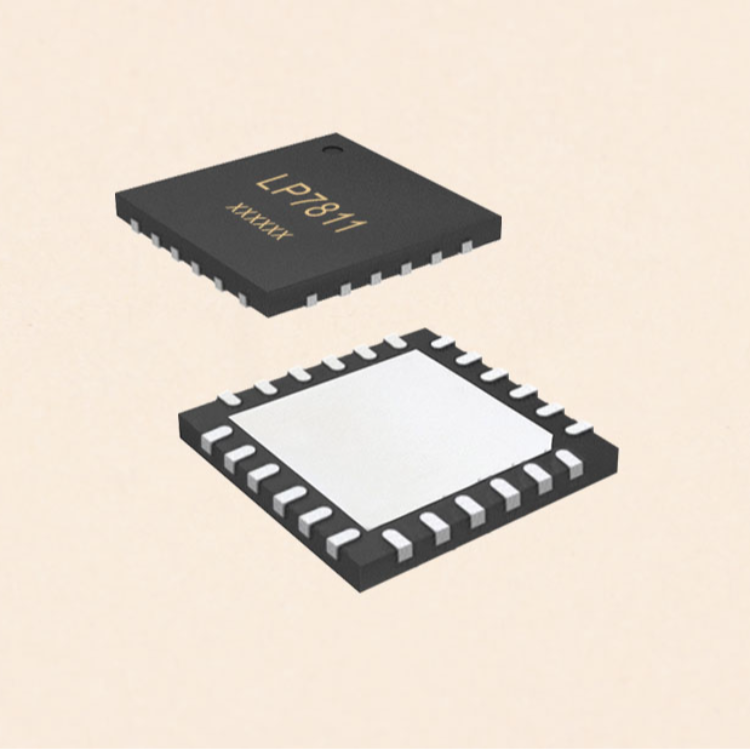

 4mm X 4mm QFN-24 package
 RoHS Compliant and 100% Lead (Pb) free

三、應用
 TWS charging case
 Wireless microphone
 Smart Glasses

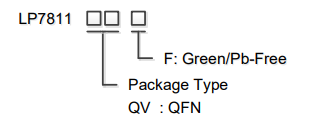

四、訂購信息

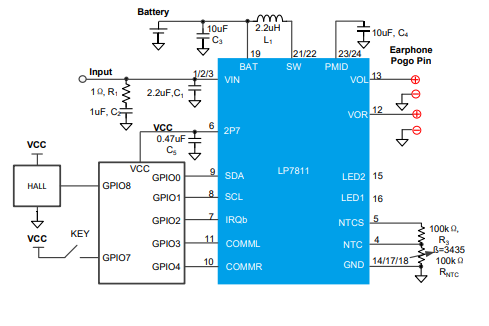

五、典型應用電路

開關充電PMIC芯片方案應用資料及參考手冊請咨詢微源代理商?hào)|莞市中銘電子，專業的FAE提供技術支持服務
