東莞市中銘電子

東莞市中銘電子是一家從事半導體芯片和器件研發、技術方案服務及銷售一體的技術公司

180 內容數 2.7w 瀏覽量 2 粉絲

芯朋微代理5V輸出的非隔離電源控制芯片--AP8505M

型號： AP8505M

--- 產品參數 ---

  • 型號 AP8505M

--- 產品詳情 ---

芯朋微代理5V輸出的非隔離電源控制芯片--AP8505M



一 概述

AP8505M基于高壓同步整流架構，集成PFM控制器以及500V高可靠性MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源。AP8505M內置500V高壓?jiǎn)?dòng)，實現系統快速啟動、待機功能。該芯片提供了完整的智能化保護功能，包括過流保護，欠壓保護，過溫保護。另外AP8505M具有優異的EMI特性。




二 特性

內置500V高可靠性MOSFET
先進的高壓同步整流架構
內置高壓?jiǎn)?dòng)

適用于Buck、Buck-Boost架構
輸出電壓固定為5V
半封閉式穩態輸出電流能力150mA @230VAC
改善EMI的降頻調制技術
優異的負載調整率和工作效率
全面的保護功能
  --過流保護（OCP）
  --過壓保護（UVLO）
  --過溫保護（OTP）




三 應用

非隔離輔助電源
家電
智能家居

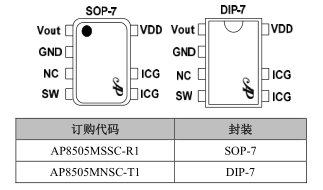

四 封裝

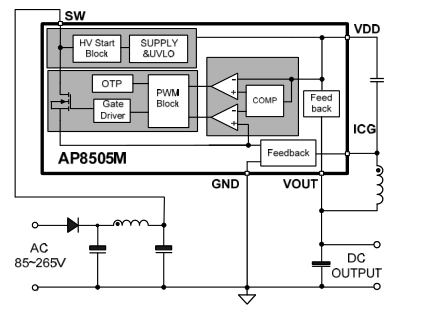

五 應用電路圖



電源控制芯片方案應用資料及參考手冊請咨詢芯朋微代理商?hào)|莞市中銘電子，專業的FAE提供技術支持服務
