ER-QA-03E超薄石英柔性加速度計是一種中等精度的加速度計，具有獨特的結構尺寸（短）設計。該產品具有優異的長期穩定性、可重復性、動態響應性能、良好的抗振動沖擊性和高可靠性，可用于靜態和動態測試，也是標準的振動傳感器和傾斜傳感器。
特點
該產品采用獨特的結構設計和專用電路，產品的輸出電流與力或加速度呈線性關系，用戶可以通過計算選擇合適的采樣電阻，實現高精度輸出。內置溫度傳感器可根據用戶需求補償偏移值和比例因子，以減少環境溫度的影響。
應用
橋梁、大壩、油井、煤礦的浸水試驗
高速鐵路控制
船舶穩性控制
技術參數
序號 | 參數 | ER-QA-03E1 | ER-QA-03E2 | ER-QA-03E3 | 單位 |
1 | 量程 | ±50 | ±50 | ±50 | g |
2 | 閾值/分辨率 | ＜5 | ＜5 | ＜5 | μg |
3 | 零偏 | ＜5 | ＜7 | ＜10 | mg |
4 | 標度因數 | 1.1~1.3 | 1.1~1.3 | 1.1~1.3 | mA/g |
5 | 二階非線性 | ≤ ±20 | ≤ ±20 | ≤ ±20 | μg /g2 |
6 | 零偏重復性 | ＜30 | ＜50 | ＜80 | μg |
7 | 標度因數重復性 | ＜50 | ＜80 | ＜100 | ppm |
8 | 二階非線性可重復性 | ≤ ±20 | ≤ ±20 | ≤ ±30 | μg /g2 |
9 | 零偏溫度系數 | ＜20 | ＜30 | ＜30 | μg/℃ |
10 | 標度因數溫度系數 | ＜40 | ＜50 | ＜80 | ppm /℃ |
11 | 噪聲 | ≤5 | ≤5 | ≤5 | mv |
12 | 帶寬 | ＞300 | ＞300 | ＞300 | Hz |
13 | 振動校正誤差 | ＜30μg/g2rms (50-500HZ) | |||
14 | 隨機振動 | 20g@ 20-2000Hz | |||
16 | 安裝誤差 | ＜1500μrad | |||
17 | 工作溫度 | -55~96 | -55~96 | -55~96 | ℃ |
18 | 電源電壓 | ±13~±18 | ±13~±18 | ±13~±18 | V |
19 | 電流 | ＜20 | ＜20 | ＜20 | mA |
20 | 溫度傳感器 | 用戶可自定義 | |||
21 | 重量 | ＜55 | ＜55 | ＜55 | g |
22 | 尺寸 | Ф25 | Ф25 | Ф25 | mm |
23 | 外殼材料 | 300系列不銹鋼 | |||

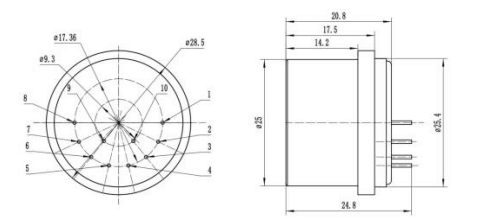

尺寸
