聚豐項目 > 基于OneNET的家居小網關

基于OneNET的家居小網關

本設備整合了相關成熟的協議在其中，利用成熟的云平臺搭建了一套小型的物聯網系統。主控網關使用的MCU是STM32F103，通過WIFI連接廣域網來接入Onenet云平臺，與服務器之間使用較為熱門的MQTT協議，數據以Json格式傳輸。網關和移動端均可以多個設備同時存在于平臺，利用云服務器作BROKER傳輸消息，方便監控?cái)?shù)據以及控制設備。另外還加入了藍牙音頻部分，可以讓舊的攻防或音響設備無線影音功能。

來聽我的演唱會 來聽我的演唱會

分享
12 喜歡這個項目
團隊介紹

來聽我的演唱會 來聽我的演唱會

團隊成員

馬隆鴻 單片機工程師

分享
項目簡介
本設備整合了相關成熟的協議在其中，利用成熟的云平臺搭建了一套小型的物聯網系統。主控網關使用的MCU是STM32F103，通過WIFI連接廣域網來接入Onenet云平臺，與服務器之間使用較為熱門的MQTT協議，數據以Json格式傳輸。網關和移動端均可以多個設備同時存在于平臺，利用云服務器作BROKER傳輸消息，方便監控?cái)?shù)據以及控制設備。另外還加入了藍牙音頻部分，可以讓舊的攻防或音響設備無線影音功能。
硬件說明


硬件框圖


主控芯片為Stm32f103RCT6

網絡部分可選網線（W5500）或無線WIFI（ESP8266）等方式

CSR8645為藍牙音頻模塊，可以接功放或者小音箱，讓舊音響設備增加無線播放功能。

TP4056為充電芯片。

電路圖見下（可下載附件看大圖）：



軟件說明

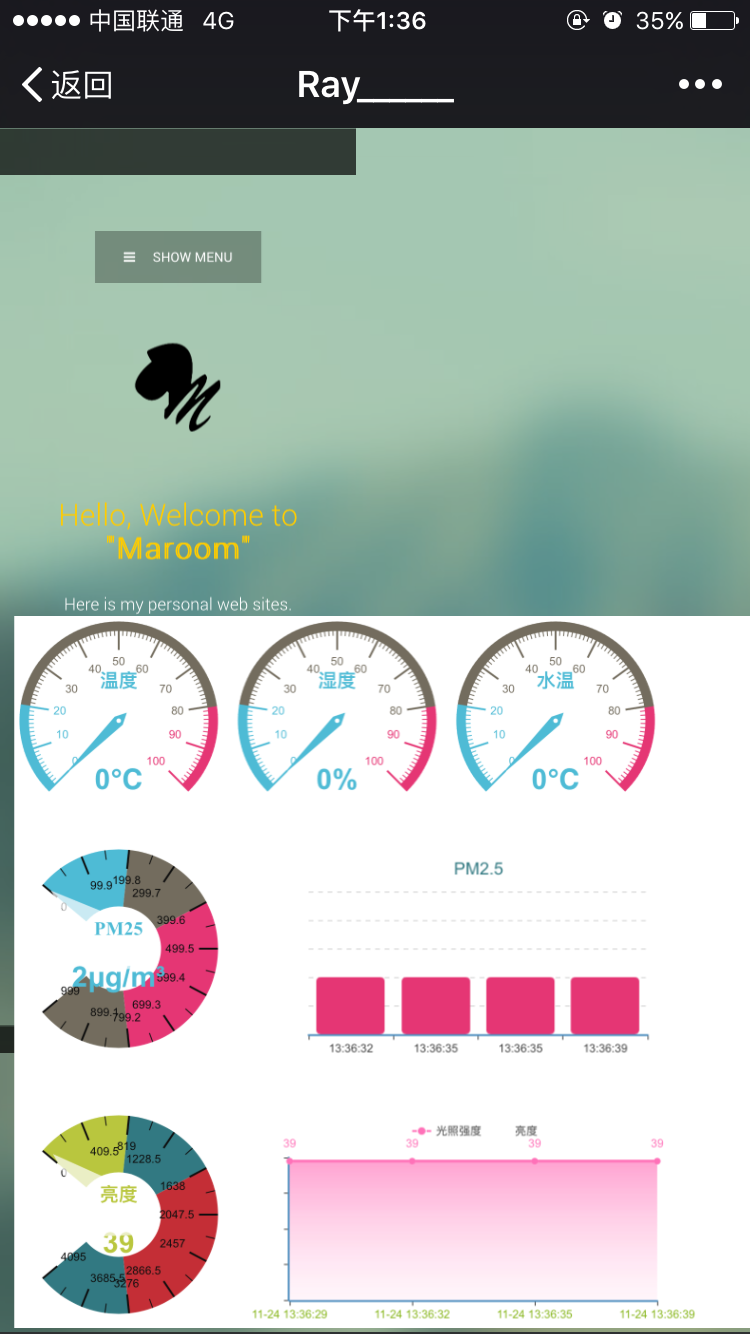

設備主要通過MQTT協議接入中移onenet平臺，傳感器的參數通過自定義的json格式上傳，手機端進行相應的解析。APP分別有中移平臺APP，可以監控設備上傳的數據；還有自己編寫的安卓端APP，簡易顯示傳感器參數。軟件流程見下（具體可參考附件代碼）：




演示效果

利用此網關接口上接入了DHT11、防水型18B20探頭、光敏電阻、PM2.5傳感器等傳感器。溫濕度、光照、PM2.5作為屋內環境參數檢測，18B20是用于檢測水溫（煮熱水、洗澡.....）。演示視頻：












附件

（9.89 MB）下載
