電量隔離傳感器變送器是針對工程中的電量檢測（監測），提高系統的整體抗干擾能力，而研制開發的一種小體積、高性能的電量測試部件（產品）。電量隔離傳感器變送器可以對現場的大電流、高電壓、功率、頻率、相角、電度等電參量進行隔離測量和變換，也可以對各種微弱信號（如各種橋路信號）進行隔離放大和變換，將其調理后，變換成符合國際通用標準的電壓、電流、頻率等模擬信號或變換成數字量、開關量狀態等信號輸出。這些輸出信號可以和傳統的指針式儀表相接，也與現代的數字式自控儀表、各種 AD 轉換器以及計算機系統直接配接，從而可以形成一個高可靠的工業檢測（監測）或控制系統。

　　由于電量隔離傳感器在應用中，用戶不需做二次開發工作，高電壓或大電流信號可以直接接入產品，（通過端子、插針輸入或穿孔方式輸入），就可以得到相應的輸出信號。因此電量隔離傳感器作為信號調理、隔離和變換功能摸塊，是工業控制和數據采集系統中比較理想的變送器產品。

　　隨著科學技術的不斷發展，工業控制或檢測（監測）系統對電量隔離傳感器的要求也越來越高，特別是在產品的穩定性、檢測精度和功能方面。由于數字化產品不論其性能還是功能，如非線性校正和小信號處理方面，模擬產品是不可比擬的。因此，電量隔離傳感器的數字化是一種必然趨勢。

　電量隔離傳感器基本工作原理

　　由于電量隔離傳感器產品的被檢測對像主要是電流和電壓信號，所以下面主要介紹電流和電壓信號的檢測原理。交流信號又分為交流電壓和電流信號。圖 1 為交流電流信號的檢測原理框圖，圖 2 為交流電壓信號的檢測原理框圖，由 CT 和 PT 對信號進行隔離，電流為穿孔輸入方式，電壓為端子接線輸入方式。

　　圖 1 交流電流信號檢測原理框圖

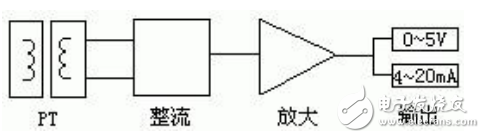

　　圖 2 交流電壓信號檢測原理框圖
