三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一。
三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。
三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。
理論原理晶體三極管（以下簡稱三極管）按材料分有兩種：鍺管和硅管。而每一種又有NPN和PNP兩種結構形式，但使用最多的是硅NPN和鍺PNP兩種三極管，（其中，N是負極的意思（代表英文中Negative），N型半導體在高純度硅中加入磷取代一些硅原子，在電壓刺激下產生自由電子導電，而P是正極的意思（Positive）是加入硼取代硅，產生大量空穴利于導電）。兩者除了電源極性不同外，其工作原理都是相同的，下面僅介紹NPN硅管的電流放大原理。
對于NPN管，它是由2塊N型半導體中間夾著一塊P型半導體所組成，發射區與基區之間形成的PN結稱為發射結，而集電區與基區形成的PN結稱為集電結，三條引線分別稱為發射極e （Emitter）、基極b （Base）和集電極c （Collector）。
當b點電位高于e點電位零點幾伏時，發射結處于正偏狀態，而C點電位高于b點電位幾伏時，集電結處于反偏狀態，集電極電源Ec要高于基極電源Eb。
在制造三極管時，有意識地使發射區的多數載流子濃度大于基區的，同時基區做得很薄，而且，要嚴格控制雜質含量，這樣，一旦接通電源后，由于發射結正偏，發射區的多數載流子（電子）及基區的多數載流子（空穴）很容易地越過發射結互相向?qū)Ψ綌U(kuò)散，但因前者的濃度基大于后者，所以通過發射結的電流基本上是電子流，這股電子流稱為發射極電流子。
由于基區很薄，加上集電結的反偏，注入基區的電子大部分越過集電結進入集電區而形成集電極電流Ic，只剩下很少（1-10%）的電子在基區的空穴進行復合，被復合掉的基區空穴由基極電源Eb重新補給，從而形成了基極電流Ibo.根據電流連續性原理得：
Ie=Ib+Ic
這就是說，在基極補充一個很小的Ib，就可以在集電極上得到一個較大的Ic，這就是所謂電流放大作用，Ic與Ib是維持一定的比例關系，即：
β1=Ic/Ib
式中：β1--稱為直流放大倍數，
集電極電流的變化量△Ic與基極電流的變化量△Ib之比為：
β= △Ic/△Ib
式中β--稱為交流電流放大倍數，由于低頻時β1和β的數值相差不大，所以有時為了方便起見，對兩者不作嚴格區分，β值約為幾十至一百多。
α1=Ic/Ie（Ic與Ie是直流通路中的電流大?。?/p>
式中：α1也稱為直流放大倍數，一般在共基極組態放大電路中使用，描述了射極電流與集電極電流的關系。
α =△Ic/△Ie
表達式中的α為交流共基極電流放大倍數。同理α與α1在小信號輸入時相差也不大。
對于兩個描述電流關系的放大倍數有以下關系
三極管的電流放大作用實際上是利用基極電流的微小變化去控制集電極電流的巨大變化。
三極管是一種電流放大器件，但在實際使用中常常通過電阻將三極管的電流放大作用轉變?yōu)殡妷悍糯笞饔谩?/p>
放大原理
1、發射區向基區發射電子
電源Ub經過電阻Rb加在發射結上，發射結正偏，發射區的多數載流子（自由電子）不斷地越過發射結進入基區，形成發射極電流Ie。同時基區多數載流子也向發射區擴散，但由于多數載流子濃度遠低于發射區載流子濃度，可以不考慮這個電流，因此可以認為發射結主要是電子流。
2、基區中電子的擴散與復合
電子進入基區后，先在靠近發射結的附近密集，漸漸形成電子濃度差，在濃度差的作用下，促使電子流在基區中向集電結擴散，被集電結電場拉入集電區形成集電極電流Ic。也有很小一部分電子（因?yàn)榛鶇^(qū)很薄）與基區的空穴復合，擴散的電子流與復合電子流之比例決定了三極管的放大能力。
3、集電區收集電子
由于集電結外加反向電壓很大，這個反向電壓產生的電場力將阻止集電區電子向基區擴散，同時將擴散到集電結附近的電子拉入集電區從而形成集電極主電流Icn。另外集電區的少數載流子（空穴）也會產生漂移運動，流向基區形成反向飽和電流，用Icbo來表示，其數值很小，但對溫度卻異常敏感。
電子元器件可以按照不同的分類標準進行分類，以下是一些常見的分類方式。
辰達半導體MDD82052 20V雙N溝道MOSFET介紹
在智能家電與電動工具快速迭代的今天，高效能與小型化已成為產品設計的核心需求。MOSFET作為現代電子系統的核心功率開關器件，廣泛應用于電源管理、電機驅動...
2025-04-14 標簽：三極管二極管轉換器 243 0
三極管，也就是半導體三極管，是一種控制電流的半導體器件，其作用就是吧微弱信號放大成幅度值較大的電信號，也用作于無觸點開關。通常，三極管具有電流放大的作用...
2025-04-12 標簽：三極管半導體開關電源 928 0
推挽電路驅動與圖騰柱驅動的區別
1推挽電路有時候考慮到驅動芯片的成本問題的時候，我們會考慮用三極管搭驅動電路，畢竟一個mosdriver多數都要幾塊錢，兩個三極管才一兩毛錢，所以我們要...
2025-03-20 標簽：三極管驅動推挽電路 818 0
三極管開關電路設計思路假設成真，還要保證啥條件？
本文只介紹作為開關管使用時的電路設計介紹電路之前，我們需要了解一下壓控和流控的概念壓控：是指電壓作為控制信號，理想狀態下，對于MOS只要VGS的電壓滿足...
2025-03-08 標簽：三極管開關電路MOS 860 0
這個問題是逛TI論壇時看到的一個恒流源輸出漏電的問題，原帖沒有給出合適的解決方案，并且這個問題比較經典，所以與各位道友一同分享我的看法和解決思路。
三極管下拉電阻設計：穩定與效率的平衡藝術
在智能門鎖的無線控制模塊中，一枚未被正確配置下拉電阻的三極管因靜電干擾誤觸發開鎖指令，這個真實案例揭示了外圍電阻設計對三極管電路可靠性的決定性影響。作為...
在智能音箱的音頻功放電路中，一枚貼片三極管將微弱的DAC輸出信號放大百倍，驅動揚聲器發出清晰音效。這一過程揭示了三極管作為"電流放大器&quo...
三極管優點：耐壓高；缺點：電流驅動MOS管優點：開關速度快，電壓驅動一、一鍵開關機電路（小魚冠名）（知
2025-02-26 標簽：三極管開關電路MOS管 724 0
車規級TVS、ESD、二三極管選型篇：汽車前車燈系統保護應用
東沃電子DOWOSEMI生產的車規級半導體器件廣泛應用于車燈照明、發動機控制、便捷系統、智能座艙、娛樂系統、空調控制等系統中。接下來，東沃電子將重點展示...

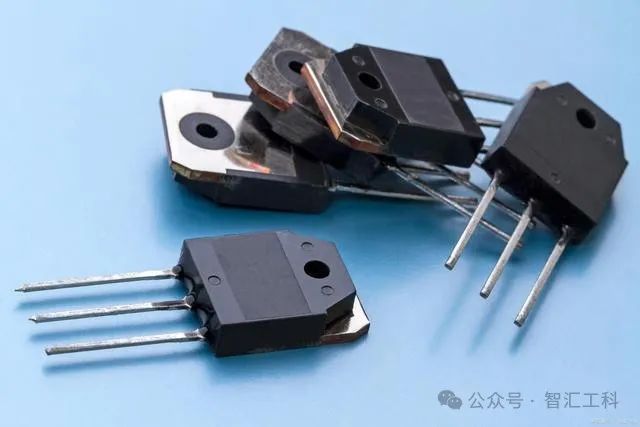

三極管作為電子電路中最基礎的元器件之一，其引腳識別是初學者必須掌握的核心技能。無論是用于信號放大、開關控制還是邏輯運算，正確區分發射極（E）、基極（B）...
