在智能家電與電動工具快速迭代的今天，高效能與小型化已成為產品設計的核心需求。MOSFET作為現代電子系統的核心功率開關器件，廣泛應用于電源管理、電機驅動、信號切換等領域。其性能直接影響系統的效率、功耗和可靠性。隨著便攜式設備、智能家居和工業自動化對功率密度和能效的要求越來越高，工程師需要更高性能的MOSFET解決方案。

01雙N溝道為高效而生

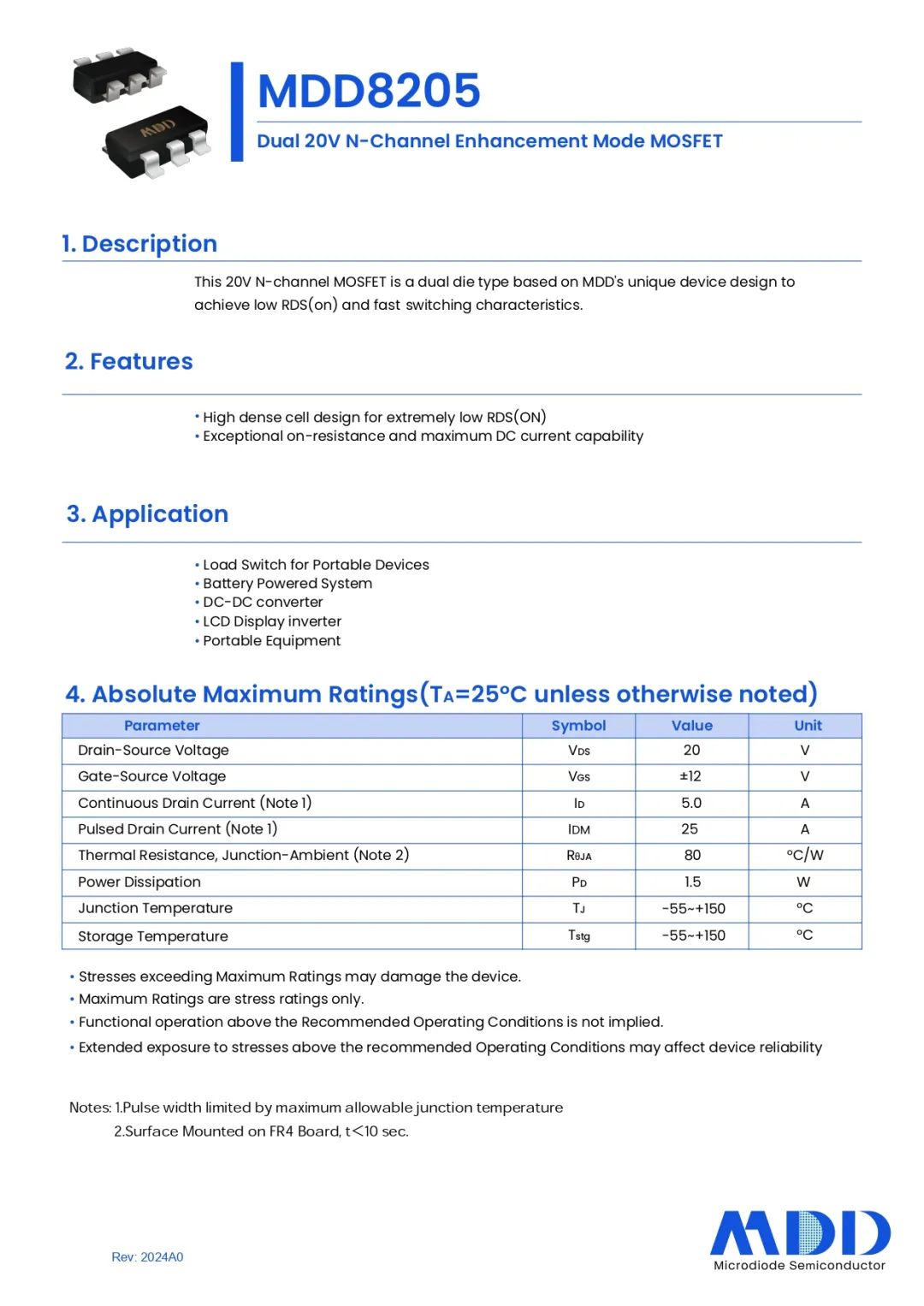

MDD8205是一款20V雙N溝道MOS，采用SOT-23-6L封裝，在20V耐壓下實現極低導通電阻(RDS(on))與超快開關速度。其專為嚴苛負載場景優化，兼顧高電流承載與微型封裝，成為高效率、高可靠性設計的理想選擇。

02四大核心優勢

高電流承載，動力輸出更澎湃

雙N溝道設計：MDD8205支持5A持續電流與25A脈沖電流，輕松應對電機啟停、電動工具瞬間高負載，避免過熱降頻。

20V耐壓：穩定適配各類低壓電池系統，保障設備長時間高強度運行。

超低導通損耗，續航與效率雙提升

RDS(on)低至22mΩ(Vgs=4.5V)：相比傳統MOSFET，功耗降低30%以上，顯著延長如掃地機器人、手持吸塵器等設備的電池續航。

低柵極電荷(Qg=10nC)：減少開關損耗，高頻工況下效率提升20%，適合DC-DC轉換器等高動態場景。

微型封裝，高密度設計更靈活

SOT-23-6L封裝：節省70%PCB空間，完美適配緊湊電路板、電動工具微型驅動模組設計，助力產品輕量化與成本優化。

寬溫運行，無懼嚴苛環境

-55℃~150℃工作范圍：從極寒戶外到高溫工業場景，保障掃地機器人、電動工具在惡劣環境下的穩定運行，故障率降低50%。

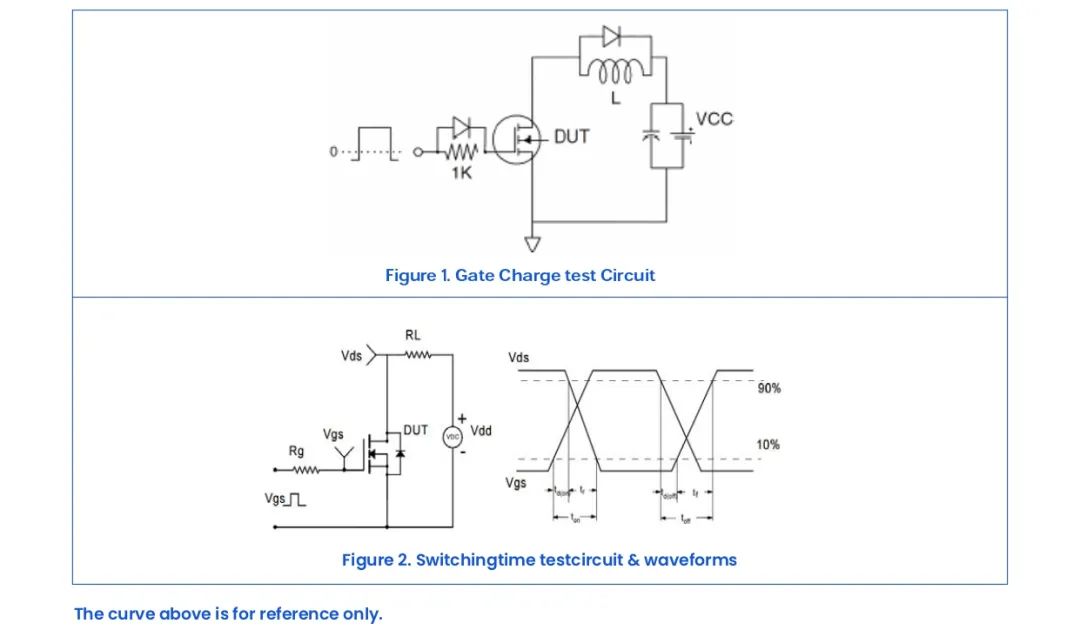

03測試電路和波形

04應用場景

1、便攜式設備負載開關

MDD8205適用于智能手機、TWS耳機等電池供電設備，低RDS(on)延長續航。

SOT-23-6L封裝節省空間，助力超薄設計。

2、DC-DC轉換器

快速開關特性提升Buck/Boost轉換效率，適用于POL（點負載）電源設計。

雙管并聯支持更高電流輸出，適用于FPGA、ASIC供電。

3、電機驅動

5A持續電流支持高扭矩電機控制。

低開關損耗優化PWM驅動效率，減少發熱。

4、LED顯示逆變器

寬溫工作范圍確保背光驅動穩定性

優化的柵極電荷（Qg）適合高頻PWM調光

無論是追求極致能效的智能家電，還是需要可靠動力的工業設備，MDD8205以大承載、小體積、低損耗、強耐候的四大特性，助力電機驅動領域發展。
