標簽 > BLDC
BLDC，無刷直流電機（Brushless Direct Current Motor， BLDCM）的誕生，克服了有刷直流電機的先天性缺陷，以電子換向器取代了機械換向器。
BLDC，無刷直流電機（Brushless Direct Current Motor， BLDCM）的誕生，克服了有刷直流電機的先天性缺陷，以電子換向器取代了機械換向器。
無刷直流電機
無刷直流電機（Brushless Direct Current Motor， BLDCM）的誕生，克服了有刷直流電機的先天性缺陷，以電子換向器取代了機械換向器，所以無刷直流電機既具有直流電機良好的調速性能等特點，又具有交流電機結構簡單、無換向火花、運行可靠和易于維護等優點。無刷直流電機的實質是直流電源輸入，采用電子逆變器將直流電轉換為交流電，有轉子位置反饋的三相交流永磁同步電機。
無刷直流電機詳解
直流電機主要有直流有刷電機和無刷直流電機兩種。
1． 有刷直流電機
直流電機以良好的啟動性能、調速性能等優點著稱，其中屬于直流電機一類的有刷直流電機采用機械換向器，使得驅動方法簡單，其模型示意圖如圖 1.2 所示。
電機主要由永磁材料制造的定子、繞有線圈繞組的轉子（電樞） 、換向器和電刷等構成。只要在電刷的A和B兩端通入一定的直流電流， 電機的換向器就會自動改變電機轉子的磁場方向，這樣，直流電機的轉子就會持續運轉下去。
由些可見，換向器和電刷在直流電機中扮演著重要的角色，雖然它可以簡化電機控制器的結構，但是，它自身卻存在一定的缺點：
z 結構相對復雜，增加了制造成本；
z 容易被環境（如灰塵等）影響，降低了工作的可靠性；
z 換向時會產生火花，限制了使用范圍；
z 容易損壞，增加了維護成本等。
2． 無刷直流電機
無刷直流電機（Brushless Direct Current Motor， BLDCM）的誕生，克服了有刷直流電機的先天性缺陷，以電子換向器取代了機械換向器，所以無刷直流電機既具有直流電機良好的調速性能等特點，又具有交流電機結構簡單、無換向火花、運行可靠和易于維護等優點。
圖 1.3 所示無刷直流電機模型，它是從圖 1.2轉化過來的模型。它主要由用永磁材料制造的轉子、帶有線圈繞組的定子和位置傳感器（可有可無）組成?？梢?jiàn)，它和直流電機有著很多共同點，定子和轉子的結構差不多（原來的定子變?yōu)檗D(zhuǎn)子，轉子變?yōu)槎ㄗ樱?，繞組的連線也基本相同。但是，結構上它們有一個明顯的區別：無刷直流電機沒有直流電機中的換向器和電刷，取而代之的是位置傳感器。這樣，電機結構就相對簡單，降低了電機的制造和維護成本，但無刷直流電機不能自動換向 （相） ， 犧牲的代價是電機控制器成本的提高 （如同樣是三相直流電機，有刷直流電機的驅動橋需要 4 只功率管，而無刷直流電機的驅動橋則需要 6 只功率管） 。
圖 1.3 所示為其中一種小功率三相、星形連接、單副磁對極的無刷直流電機，它的定子在內，轉子在外，結構和圖 1.2 所示的直流電機很相似。另一種無刷直流電機的結構和這種剛剛相反，它的定子在外，轉子在內，即定子是線圈繞組組成的機座，而轉子用永磁材料制造。
無刷直流電機有以下的特點：
z 無刷直流電機的外特性好，能夠在低速下輸出大轉矩，使得它可以提供大的起動轉矩；
z 無刷直流電機的速度范圍寬，任何速度下都可以全功率運行；
z 無刷直流電機的效率高、過載能力強，使得它在拖動系統中有出色的表現；
z 無刷直流電機的再生制動效果好，由于它的轉子是永磁材料，制動時電機可以進入發
電機狀態；
z 無刷直流電機的體積小，功率密度高；
z 無刷直流電機無機械換向器，采用全封閉式結構，可以防止塵土進入電機內部，可靠
性高；
z 無刷直流電機比異步電機的驅動控制簡單。
1.2.2 無刷直流電機的工作原理
無刷直流電機的定子是線圈繞組電樞，轉子是永磁體。如果只給電機通以固定的直流電流，則電機只能產生不變的磁場，電機不能轉動起來，只有實時檢測電機轉子的位置，再根據轉子的位置給電機的不同相通以對應的電流，使定子產生方向均勻變化的旋轉磁場，電機才可以跟著磁場轉動起來。
如圖 1.4 所示為無刷直流電機的轉動原理示意圖，為了方便描述，電機定子的線圈中心抽頭接電機電源 POWER，各相的端點接功率管，位置傳感器導通時使功率管的 G極接 12V，功率管導通，對應的相線圈被通電。由于三個位置傳感器隨著轉子的轉動，會依次導通，使得對應的相線圈也依次通電，從而定子產生的磁場方向也不斷地變化，電機轉子也跟著轉動起來，這就是無刷直流電機的基本轉動原理——檢測轉子的位置，依次給各相通電，使定子產生的磁場的方向連續均勻地變化。
在下文介紹無刷直流電機的有位置傳感器驅動的一節，將會進一步介紹無刷直流電機的轉動原理。
為了方便理解，本文檔以下內容統一用如圖 1.5 所示的這兩種符號作為模型簡介，圖 A為電機轉子和定子在同一圓心上，圖B 為不同一圓心上，是為了方便說明電機內部磁場。詳細請看下文。
1.3 無刷直流電機的驅動方法
無刷直機電機的驅動方式按不同類別可分多種驅動方式，它們各有特點。
按驅動波形：
z 方波驅動，這種驅動方式實現方便，易于實現電機無位置傳感器控制；
z 正弦驅動，這種驅動方式可以改善電機運行效果，使輸出力矩均勻，但實現過程相對復雜。同時，這種方法又有 SPWM 和 SVPWM（空間矢量 PWM）兩種方式，SVPWM的效果好于 SPWM。
BLDC驅動必修課：為何現代MOSFET驅動IC偏愛“上高下高”邏輯？??
在無刷直流（BLDC）電機的控制系統中，6路PWM信號精準控制上下橋MOSFET的開關是核心。你是否注意到，驅動IC對PWM高低電平有效性的配置，經歷了...
2025-06-13 標簽：MOSFETIC驅動 1647 0
致力于成為無刷馬達驅動行業的“小巨人”，為智能制造提供高性價比解決方案?！钲谄淅煜翨LDC進行梯形波控制時，需要檢測轉子磁極位置，根據檢測的位置定...
永磁電機，例如無刷直流 (BLDC) 和永磁同步電機 (PMSM) ，因其可靠性和低成本而廣泛應用于機器人和工業自動化領域。它們具有高零速扭矩，可用作伺...
Analog Devices Inc. TMCM-2611-AGV BLDC模塊數據手冊
Analog Devices TMCM-2611-AGV無刷DC (BLDC) 模塊是一款雙軸伺服驅動平臺，用于三相BLDC電機，運行頻率高達14A ~...
2025-06-03 標簽：BLDCAnalog伺服驅動 304 0
1介紹無刷直流電機（BrushlessDirectCurrentMotor，簡稱BLDCM）由電動機主體和驅動器組成，是一種典型的機電一體化產品。無刷電...
2025-05-30 標簽：電壓BLDC無刷直流電機 395 0
一、什么是無刷直流電機無刷直流電機，英文名稱BrushlessDCMotor，簡稱BLDC；無刷直流電機的定子是線圈組，而轉子是磁鐵組，所以不需要用刷子...
2025-05-23 標簽：BLDC無刷電機無刷直流電機 1198 0
BLDC電機的基本結構和控制方式
直流無刷電機(Brushless DC Motor，BLDC)是一種基于電子換向技術的高效電機，具有長壽命、低噪音和高功率密度的特點。相比于傳統有刷直流...
2025-05-21 標簽：傳感器BLDC直流無刷電機 722 0
ZH6332是一款寬工作電壓，大電流，高集成度的三相BLDC驅動芯片。包括三個半橋，換向邏輯，PWM調速與方向控制，以及包括限流，短路，過溫，欠壓，過壓...
2025-05-13 標簽：驅動器BLDC驅動芯片 373 0
高效能電動工具控制方案：基于STM32G473和STDRIVE101的參考設計
STEVAL-PTOOL4A是一款專為手持式電池供電工具設計的緊湊型系統，可高效控制無刷直流馬達（BLDC）或永磁同步馬達（PMSM），功率高達250W...
其利天下無刷水泵驅動方案性能參數細節
在當今市場中，BLDC（無刷直流電機）水泵方案已成為主流選擇，那么今天我們來根據客戶最為關注的核心要素，介紹一下其利天下家的無刷驅動水泵驅動方案細節。▲...
2025-04-18 標簽：BLDC無刷驅動水泵 577 0
0
0
BLDC電機控制 梯形反電動勢BLDC電機控制技術
標簽：電機控制電機驅動BLDC 1912 0
類別：電子資料 2025-03-31 標簽：電機驅動BLDC電機驅動工程師
如何用Simulink仿真BLDC反電動勢波形（可下載）立即下載
類別：電子資料 2025-03-24 標簽：電機驅動BLDC電機驅動工程師
FU6832高性能電機驅動專用芯片中文手冊立即下載
類別：IC中文資料 2025-03-14 標簽：mcu8051電機驅動
BLDC基于脈沖注入法的無刷直流電機轉子位置立即下載
類別：電子資料 2024-12-05 標簽：BLDC無刷直流電機轉子
類別：電子資料 2024-11-13 標簽：驅動器電機BLDC
類別：電子資料 2024-11-12 標簽：MOSFET驅動器BLDC
AM2x BLDC伺服電機BoosterPack（BPAM2BLDCSERVO）立即下載
類別：電子資料 2024-11-12 標簽：BLDC三相電機伺服驅動器
一文提前知曉：6月13日電機驅動直播培訓分享什么知識？
一、電機控制硬件基礎知識1.電機簡單分類2.電控電路的硬件架構3.常見驅動電路拓?fù)浣Y(jié)構4.分享一個最經典的、量產最多的BLDC電路二、硬件設計的關鍵電源...
2025-06-13 標簽：電機驅動BLDC 210 0
【免費參與！CW32L010技術培訓直播專場】低成本BLDC電機驅動方案，助力降本增效！
01場次安排：第一場：2025年6月13日1900第二場：2025年6月20日190002直播內容：?揭秘CW32L010芯片如何實現低成本高性能的BL...
2025-06-13 標簽：電機驅動BLDC 215 0
飛虹MOS管FHP70N11V在BLDC控制器中的應用
無刷直流電機因其對比傳統直流電機更節能與環保，因此在未來幾年會持續保持增長。對于研發工程師相信也清楚這一趨勢，如何抓住該行業的機遇呢？對于無刷直流電機控...

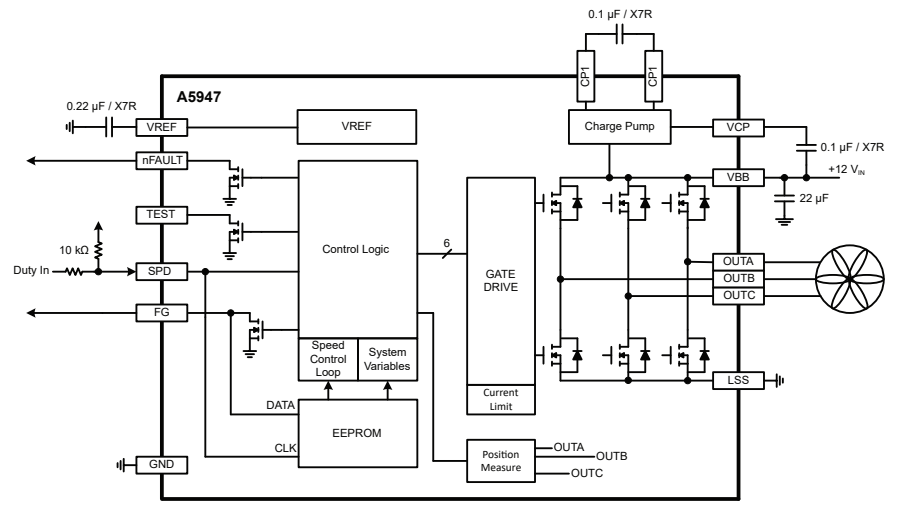

昂科燒錄器支持Allegro埃戈羅的BLDC驅動器A5947KLPTR-T
