符合Rx阻塞模板和靈敏度要求的TD-SCDMA RD V2.1設計

摘要：本應用筆記介紹Maxim的第二代TD-SCDMA射頻收發器芯片組及其V2.1參考設計。并對一些關鍵系統問題進行了討論，例如靈敏度和阻塞信號測試等，以幫助您經過認真考慮，建立最佳TD-SCDMA RF設計。

Maxim TD-SCDMA RF收發器芯片組

Maxim的TD-SCDMA移動電話RF芯片組由MAX2507 (Tx)和MAX2392 (Rx)組成。兩種RF IC均采用了Maxim的室內高頻工藝技術進行制造。MAX2507是全集成發送器芯片，包括從模擬I/Q輸入到功率放大器輸出的電路。其主要功能模塊有I/Q正交調制器、上變頻器、增益可調放大器(VGA)、RF壓控振蕩器(VCO)和鎖相環(PLL)、IF本地振蕩器以及RF功率放大器(PA)。該器件采用了7mm x 7mm表面柵格陣列(LGA)封裝。MAX2392是對應的零IF接收器，包括從低噪聲放大器(LNA)到模擬I/Q輸出的電路。其主要功能模塊有LNA、RF I/Q解調器、RF VCO和PLL電路、基帶通道選擇濾波器、直流失調校準電路，以及自動增益控制(AGC)基帶放大器。MAX2392采用5mm x 5mm QFN封裝。利用OEM射頻RF板的完整參考設計表明，實際的PCB總面積為6.6cm2。參考設計的功能結構如圖1所示，圖2為參考板的照片。

TD-SCDMA標準對Rx的要求

TD-SCDMA標準對Rx的主要要求如表1所示。必須滿足的最小靈敏度是-108dBm，而阻塞規范要求是谷形，帶有頻率失調。

圖1. TD-SCDMA參考設計功能結構圖

圖2. TD-SCDMA參考設計板

表1. TD-SCDMA Rx要求

General Requirements
Description	Spec	Note
Frequency Band	2010MHz to 2025MHz	—
BER	< 0.001	—
Eb/Nt	5.2dB	Estimation/simulation Subject to change
Rx Sensitivity	-108dBm	12.2kbps data rate
Maximum Input Level	-25dBm/1.28MHz	DPCH_Ec/Ior is 7dB
Adjacent Channel Selectivity (ACS)	33dB	±1.6MHz frequency offset
Receiver System NF	< 6.8dB	Customer proposed
I and Q Output Power	1V_P-P with 2kΩ loading	Customer proposed
I and Q LPF Requirements	-40dBc at 5.12MHz, -3dBc at 800kHz, Bessel response with 3° phase delay and 0.2dB amp ripple below 640kHz	Customer proposed Design with MAX4134 op amp

Blocking Requirements
In-Band Blocking	Case 1	Case 2
Blocking Offset	±3.2MHz	±4.8MHz
Desired Signal Level	-105dBm/1.28MHz	-105dBm/1.28MHz
Undesired Signal Level (Modulated)	-61dBm/1.28MHz	-49dBm/1.28MHz

Out-of-Band Blocking
Parameter	Band 1	Band 2	Band 3	Unit
Desired Signal Level	-105	-105	-105	dBm/1.28MHz
Undesired Signal Level (CW)	-44	-30	-15	dBm
Frequency Band	1840 < f < 1885 1935 < f < 1995 2040 < f < 2095	1815 < f < 1840 2095 < f < 2120	1 < f < 1815 2120 < f < 12750	MHz

靈敏度和阻塞要求分析及測量結果

接收器靈敏度是系統規范指標，受RF通道信號質量以及DSP調制解調器基帶處理能力的影響很大。在最小輸入信號電平條件下，RF通道質量主要受限于接收器的噪聲貢獻，由噪聲指數(NF)確定。注意，在這些信號條件下，沒有考慮接收器相位噪聲，因?yàn)槠潆娖揭h(yuǎn)遠小于熱噪聲。因此，接收器相位噪聲對輸入SNR劣化的影響最小。在3GPP TR 25.945標準[3]中，接收器靈敏度規定為-108dBm。根據典型的基帶處理增益和調制后的BER，接收器靈敏度對應于9dB最大接收器NF。如圖1所示，TD-SCDMA參考設計接收器通道測得的NF大約為5.7dB。因此，相應實測靈敏度為-111dBm，比標準規范有3dB的余量。

帶內阻塞信號對接收器性能的影響主要表現為三種現象：交叉調制、二階互調制產物以及互混頻，下面分三節對其進行討論。

交叉調制

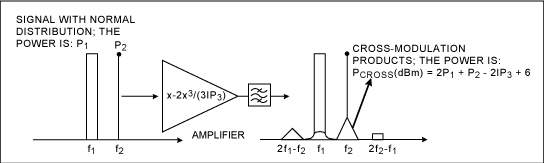

圖3. 交叉調制產物

圖3所示為交叉調制現象，它出現在放大器和混頻器等非線性元件中。圖中，f₁信號是具有一定帶寬的調制阻塞信號，f₂的CW信號是所需的信號。在放大器輸出端，需要的信號頻譜附近出現了中心在f₂的三角形互調產物。這一交叉調制產物通常與元件的三階非線性有關，既三階截止點。當阻塞信號具有高斯白噪聲正態分布特性時，可以按以下公式來估算交叉調制產物的功率：

公式1

在輸入信號也是調制信號的情況下，輸出產物的波形是三角波和信號功率頻譜密度函數的卷積。由于阻塞信號的特性偏離高斯噪聲正態分布，交叉調制產物會減小。當干擾信號是調制后的包絡恒定阻塞信號時，交叉調制產物為零。

3GPP TDD標準規定，±4.8MHz失調時，靈敏度3dB劣化允許-49dBm的調制干擾信號。如果我們認為靈敏度劣化結果僅僅來自交叉調制產物，只要交叉調制產物的功率在靈敏度電平上相對小于接收器帶內熱噪聲功率，就能夠達到這一性能指標。假設接收器的噪聲指數小于標準規定的9dB，便可以從方程2推出交叉調制產生的接收器三階截止點。

二階互調產物(IM2)

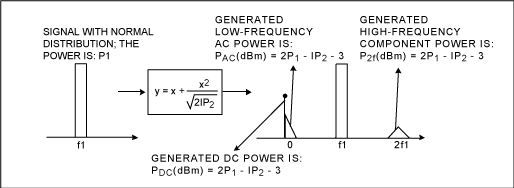

圖4. 二階互調產物

由調制阻塞信號產生的二階互調產物包括三部分，如圖4所示：直流失調、0Hz附近的低頻產物，以及2f₁附近的產物。當阻塞信號的統計特性符合高斯噪聲正態分布時，這三部分在功率上相等，可以使用圖4中的公式進行估算。當阻塞信號的統計特性接近包絡恒定的信號時，低頻產物的功率會降到最低。當干擾信號是包絡恒定的阻塞信號時，輸出端沒有低頻IM2產物。在零IF接收器的I/Q輸出端，這些低頻和直流IM2分量落在需要的下變頻信號帶寬內，導致接收器性能劣化。在MAX2392接收器電路中，消除了片內直流失調，因此，計算接收器干擾預算時，只需要考慮低頻IM2產物。

3GPP TDD標準規定，±4.8MHz失調時，靈敏度3dB劣化允許-49dBm的調制干擾信號。與交叉調制的情況相似，如果我們認為靈敏度劣化結果只來自低頻IM2產物，接收器的NF小于標準規定的9dB，可以估算出需要的接收器二階截止點IIP_2,RX，如方程3所示。假設在后混合基帶通道選擇濾波器中消除了下變頻帶內阻塞信號，接收器二階截止點僅由零IF下變頻器阻塞信號決定。

公式3

注：“-3”和調制系數有關。

MAX2392有四種工作模式。在出現較大阻塞信號時，接收弱信號建議使用高增益高線性(HGHL)和高增益中等線性(HGML)模式。對于參考設計的接收器，這兩種模式都會測得IIP_2,RX ≥ +15dBm，符合要求，并且至少有12dB的余量。

相位噪聲和相互混頻

3GPP TD-SCDMA標準并沒有明確規定VCO的相位噪聲；而是取自其他相關的規范。如前所述，發送器EVM是受發送器VCO+PLL相位噪聲影響的參數之一，它對射頻設備的相位噪聲沒有嚴格要求。接收器靈敏度也和LO相位噪聲有關，但即使是在16QAM調制的情況下，對射頻設備也沒有嚴格的相位噪聲要求。對LO相位噪聲有嚴格要求的兩種規范是阻塞和雙頻互調特性最小要求。這些規范對干擾信號相互混頻或者LO邊帶噪聲調制等現象有要求，如圖5所示。

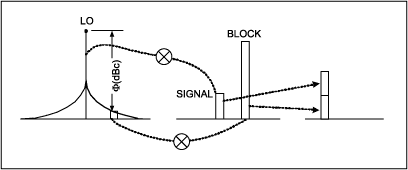

圖5. 干擾信號LO相位噪聲相互混頻

正如所討論的阻塞和雙頻互調要求，在這些測試情況下，允許接收器靈敏度劣化3dB。我們假設所有的劣化都來自相位噪聲相互混頻，接收器噪聲指數小于規范規定的9dB。我們可以利用下面的公式推算出所需要的LO相位噪聲：

公式 4

阻塞和雙頻互調測試中的最大干擾功率是從信號中心頻率偏移±3.2MHz時的-46dBm。將該值帶入上面的公式，在偏移載波3.2MHz時，得到接收器LO相位噪聲小于-119dBc/Hz。MAX2392 VCO測得的相位噪聲是-129dBc/Hz，符合要求，并且有10dB的余量。

對于四路帶外阻塞，LNA之前的SAW濾波器抑制所有的帶外干擾，降低其電平以避免出現LNA壓縮。由于LNA輸出端的阻塞信號電平與混頻器IP2和IP3相比已經非常低了，因此不需要在LNA和混頻器之間使用SAW濾波器。級間濾波器提供所需的平衡變換器功能，因此，不增加成本就可以獲得更多的濾波功能。例如，在±85MHz失調時，規定的阻塞信號是-15dBm。如果SAW提供30dB衰減，LNA的阻塞信號電平是-46dBm (T/R開關有1dB損耗)，接近帶內阻塞信號電平，可以采用上面的方法針對IM2和IM3進行分析。測量結果表明，測試每一阻塞信號時，3GPP要求至少有3dB的余量。

結論

Maxim的TD-SCDMA參考設計V2.1完全符合3GPP標準要求，在所有關鍵的接收器指標上，至少有3dB的余量。

閱讀全文
