ADSL路由器的代理接入
【實訓目的】
（1）掌握ADSL路由器的連接方法。
    （2）掌握格林耐特GRT1500路由功能MODEM的配置過程。
    （3）學會參照GRT 1500的配置，進行其他型號的ADSL路由器的接入。
  【預備知識】
       ADSL MODEM主要有內置PCI、外置以太網接口及外置USB接口三種類型。其中外置型以太網接口的ADSL MODEM一般具有橋接、路由以及防火墻的功能（又被稱為ADSL Router），可輕松搭建局域網。
  【實訓要求】
      能利用格林耐特GRT1500路由功能MODEM進行一線多機上網接入，并能熟練掌握ADSL路由器的配置過程和設置方法。
一、配置前的準備
       1．硬件的連接

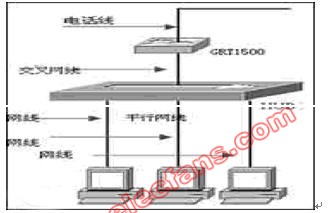

     （1）聯網所需硬件。采用電話線連接，PPPoE協議虛擬撥號上網，動態分配IP地址。本例中ADSL MODEM使用格林耐特帶路由功能的GRT1500，還需要集線器HUB或小交換機（端口數量以需要聯網計算機為準）、交叉網線一條、平行網線若干（以及每臺電腦網卡一塊。連接如下圖6-1所示。
（2）連接方式。用交叉網線連接ADSL MODEM的LAN端口與HUB的UpLink端口；把電話線連接到MODEM的Line端口上；將HUB的其他端口通過平行網線連接到每臺電腦的網卡上。

二、配置過程
      1．設置計算機的網卡
       由于GRT1500默認的IP地址為192.168.1.1，所以必須先把電腦與ADSL MODOM設置成同一網段，否則將無法通信。具體步驟如下（以Windows 98為例，其他系統的設置大同小異）：

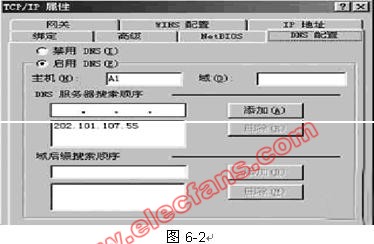

     （1）打開與HUB連接的電腦，右擊桌面上的“網上鄰居”圖標，選擇“屬性”命令，在彈出的對話框中雙擊網卡所對應的TCP/IP協議，會彈出如圖6-2所示的對話框。
     （2）輸入DNS的值如圖6-2所示。

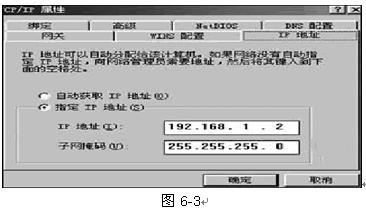

     （3）輸入IP地址、子網掩碼、默認網關值。將IP地址設置為192.168.1.2。如圖E15-3所示，子網掩碼為：255.255.255.0；網關為：192.168.1.1。

2．修改GRT1500

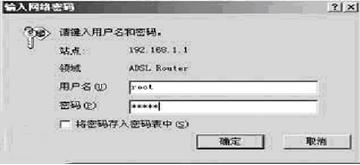

        接下來的操作是修改GRT1500，有一定的危險性（和改主板BIOS有些相似），所以建議找臺穩定性較高的機子。由于ADSL路由支持通過Web來修改其配置，所以只要在電腦上打開IE瀏覽器，在地址欄中輸入192.168.1.1，就會立刻彈出登錄對話框，回車后出現如圖6-4所示的對話框。
       “用戶名”和“密碼”欄內分別輸入root和12345（如有不對，請查閱說明書或與供應商聯系），單擊“確定”按鈕就可以登錄到管理界面，如圖6-5所示。
圖6-4
   3．開啟GRT1500的DHCP功能
  單擊圖6-5中的DHCP，如果用戶想開啟GRT1500的DHCP功能則需要選中“激活”選項，填入相關參數，然后單擊Apply按鈕，就開啟了DHCP服務功能。
圖6-5
44．配置PPPoE和PPPoA
       具體操作步驟如下：

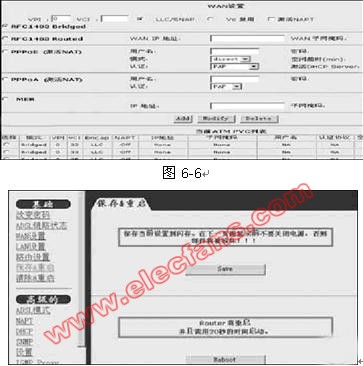

     （1）單擊圖6-5中的“WAN設置”，將出現如圖6-6所示的界面。
     （2）單擊“PPPoE（激活NAT）”選項，在用戶名和密碼后的文本框內填寫寬帶提供商給您的賬號和密碼。
    （3）根據實際情況選擇上網模式為direct。規定“空閑時間” 選擇校驗協議CHAP、PAP、MSCHAPV1和MSCHAPV2，一般由ISP提供。單擊Modify按鈕完成修改。如果是電信的用戶一般默認即可。
    （4）這一步將保存對GRT15000的修改。單擊圖6-5中的“保存&&啟動”，在出現的頁面中（如圖6-7所示）單擊“Save”按鈕。
然后重啟計算機，關閉ADSL MODEM后再打開。這樣就完成了對GRT15000的修改。打開IE試試能不能上網，不用撥號，也不用安裝PPPoE協議。

圖6-7
5．其他客戶機的配置
      IP：192.168.1.x（x為3-255，因?yàn)?和2都被占用了）；
      子網掩碼：255.255.255.0；
      網關：192.168.1.1。

三、使用ADSL MODEM的注意事項
（1）ADSL線路上不能并分機，電話只能從分離器phone端口引出，否則會引起ADSL失效。
  （2）線路上的接頭一定要接好，特別是用戶房屋內部的接頭，如出現氧化要及時更換。

（3）是如果從電信局分線盒內出來電話線太長，應將平行線換成交叉線，提高線路抗干擾能力。
    （4）ADSL MODEM的電源適配器一般所能適應的電壓變化范圍有限，如果電源的波動劇烈，會造成掉線。
    （5）ADSL有時會受到來自天氣等因素的干擾，比如大雨等，用戶上網需要避開這樣的情況。
    （6）MODEM應保持干燥通風，避免水淋，保持清潔，雷雨時務 必將MODEM電源和所有連線拔下，以免遭雷擊損壞。
   （7）MODEM不能溫度過高，不要放置在PC機箱上面，如果長時間上網使得MODEM的溫度始終過高，可以考慮將MODEM立式擺放，以利于散熱。
