利用現在802.11b無線網卡的物理層部分和Altera公司的EPXA1開發板實現可以收發802.11b無線網絡信號的軟件無線電平臺，在此平臺基礎上可自由開發各種無線局域網媒體訪問控制協議。

無線局域網媒體訪問控制（MAC）協議的開發是目前各種無線應用研究的熱點。同時MAC協議的開發、調試和實現離不開物理層（PHY）的支持。很多MAC協議的開發者由于沒有物理層的支持，只能停留在協議仿真的階段。本文提出了一個可以通過無線鏈路收發信號（可以與基于802.11b的無線局域網AP以及無線網卡通信）的無線MAC開發平臺。該平臺利用現有802.11b無線網卡的物理層部分（包括天線、射頻芯片、中頻芯片和基帶處理器），再加上EPXA1開發板構成。利用該平臺，可以EPXA1開發板上進行各種MAC協議的開發和調試。

1 系統架構

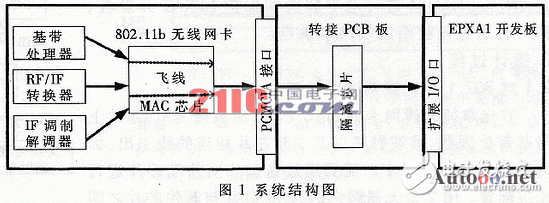

系統主要由三部分構成：802.11b無線網卡、EPXA1開發板以及兩者之間轉接PCB板，如圖1所示。

系統中使用的802.11b無線網卡通過標準的PCMCIA接口與筆記本相連。該無線網卡最大的特點是MAC控制芯片和基帶處理芯片以及前端中射頻芯片是分離的，只有這樣才能將其MAC芯片替換成EPXA1開發板。在無線網卡啟動之前必須給基帶處理芯片以及前端中頻、射頻芯片的控制寄存器設置合適的值。這是控制邏輯PLCI部分要做的工作。該網卡的主要組成芯片有：

（a） HFA3841（Wireless LAN Medium Access Controller）是該無線網卡的MAC部分，在本設計中，將其替換成筆者的開發板。

（b） HFA3861B（Baseband processor）是無線網卡的基帶處理器［3］，在網卡啟動過程中，需要通過相應的串行配置口對其進行配置。

（c） HFA3863A（RF/IF converter and synthesizer）芯片進行射頻到中頻的變換［4］，需要通過相應配置口進行控制寄存器的配置。

（d） HFA3783 芯片進行中頻到基帶的變換［5］，也需要通過相應配置口進行寄存器的配置（工作模式和工作頻率等）。

Altera公司的EPXA1開發板集成了ARM922T嵌入式微處理器以及相應外設，其外設中擁有10萬等效系統門的可編程邏輯器件以及相應的擴展I/O口，不需要再另外設計FPGA電路，更方便了軟件和硬件的協同設計。同時，Altera公司提供的QnartusII軟件，也提供了對硬件和軟件協同設計的良好支持。

轉接PCB板用于連接EPXA1開發板的擴展I/O口和802.11b無線網卡上有用的信號線。板上設計了一個PCMCIA插槽，用來固定無線網卡，轉接板使用了隔離芯片SN74CBTD3384進行電平轉換和保護EPXA1開發板，同時也通過該板給無線網卡供電。

2 設計過程

2.1 對802.11b無線網卡的處理

首先拿掉無線網卡的MAC芯片，然后將MAC芯片上與基帶處理器、前端射頻以及中頻芯片相連的線引出，因為在網卡啟動過程中，需要通過這些線對前端芯片進行相應配置。圖2是無線網卡的MAC芯片與其他芯片之間的連接關系，在設計過程要確保將這些線引出到EPXA1開發板上。

2.2 轉接PCB板的設計

可以參照PCMCIA接口標準，將其中的電源線、地線以及有用的地址線和數據線連接到EPXA1的擴展I/O口（邏輯高電平為5V），連接過程使用了SN74CBTD3384進行電平轉換（5V到3.3V的轉換）。另外在EPXA1的擴展I/O口中，有提供3.3V和5V電源的引腳，可以作為無線網卡的電源，PCB板上還可以加上測試引腳，方便硬件的調試。

2.3 PLCI部分的設計

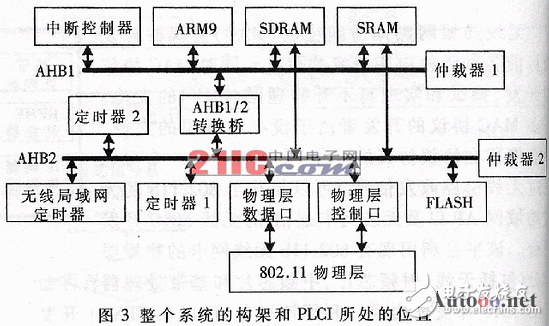

整個系統的構架和PLCI所處的位置如圖3所示。PLCI（物理層控制接口）和PLDI（物理層數據接口）是設計的重點，是利用EPXA1的可編程邏輯實現的，主要編程語言是Verilog HDL。PLCI是MAC與物理層的控制接口，它實現了對前端芯片（包括HFA3861B、HFA3683以及HFA3783）的控制寄存器的配置，包括產生配置所需的串行數據、時鐘及片選信號。PLDI是MAC與物理層的數據接口，是MAC與PHY交換數據的通路；而ARM9嵌入式微處理器則運行C語言代碼實現各種無線MAC協議。ARM9與外圍設備之間通過AHB總線連接。

在寫程序之前，首先要弄清楚各個控制寄存器的讀寫過程。

BBP（基帶處理器）的控制接口是一個典型的三線接口，即只有時鐘（SCLK、）數據（SD）和片選（CS_BAR）三個信號，沒有單獨的讀/寫使能信號，面臨早用了地址的最高位來標識讀或?qū)懖僮?。每次讀/寫操作時，數據線（SD）上先后出現串行的地址和數據，其中地址位的MSB（A7）=1時為寫操作，表明將數據寫入該地址對應的寄存器中；地址位MSB（A7）=0時為讀操作，表面后面的數據是從該地址指示的寄存器中讀取出來的。

HFA3683與HFA3783的讀寫時序相同，通過LE_RF和LE_I的有效（低有效）來決定對哪塊芯片進行讀寫。

DATA線上的串行數據是在時鐘的上升沿寫入芯片中的一個20位的移位寄存器，然后在LE的上升沿寫入根據LSB1和LSB2兩位對應的地址。

上述的串行輸出數據（SD）和時鐘（SCLK）由PLCI邏輯產生。各前端芯片利用時鐘的上升沿來采集數據的，所以數據與時鐘的上升沿要嚴格對齊，有足夠的建立時間和保持時間。

在PLCI的設計中，定義了一些寄存器與CPU通信，這些寄存器根據相應芯片讀寫時序的要求，有不同的寬度，例如BBP的寫寄存器有17位，低8位為要寫入的數據，高8位為要寫入的寄存器的地址，最高位用來表明寫入操作是否完成。以便啟動下一次讀寫操作。

ESS（Excalibur Strpe Simulator）是一個Stripe仿真模型，它可以仿真CPU指令的執行，并用來觀察PLD to Stripe和Stripe to PLD的總線時序。ADS 1.2帶的AXD調試器可以模塊CPU執行指令的情況，并觀察每條指令執行之后系統的狀態。

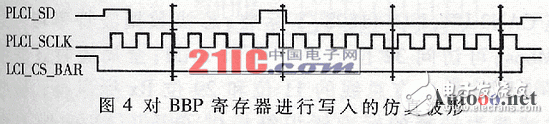

通過AXD Debugger與ESS的結合，可以觀察一條PLD-to-Stripe或者Stripe-to-PLD總線操作指令執行后相應總線上的時序，再結合ModelSim進行仿真，方便了程序的調試。圖4是ModelSim中對BBP進行配置時的仿真波形，該波形與要求的BBP的寫入邏輯是一致的。

3 系統的啟動和驗證

在啟動系統前，還必須寫一個PLCI.C文件，在其中利用c函數對PLCI.V中定義的寄存器進行讀寫操作。

//BBP的寫操作函數

void BBP_wr（long val）

{

*BBP_WRITE=vall0x8000;

//val的高八位是地址，低八位為數據，最高位置1表明為寫寄存器操作

while（（（*BBP_WRITE）&0x10000）==0x10000）{}

//讀取標志位，一直到操作完成

}

RF以及IF芯片的寫操作函數類似。

BBP總共有49個寄存器要進行寫入操作。

HFA3683有三個控制寄存器需要寫入，HFA3783有四個控制寄存器。后面兩個芯片共同的寄存器有：模式寄存器M（用于控制芯片的工作模式）、R counter寄存器和A/B counter（用于控制頻率綜合器的綜合頻率），R counter和A/B counter的具體值需要對無線網卡工作時的射頻和中頻頻率進行測量得到。按照802.11b協議的規定之一，無線網卡工作時共有14個信道［2］，所以得到的射頻芯片（HFA3683A）工作頻率共有14個（即有14種不同的R、A、B值），中頻（HFA783）芯片的工作頻率有一個。

使用的編程工具是Quartus II，它可以分別編譯硬件部分（PLCI.V主要是或者verilog HDL語言）和軟件部分（PLCI.C），然后再一起編譯生成.hex文件下載到開發板上。

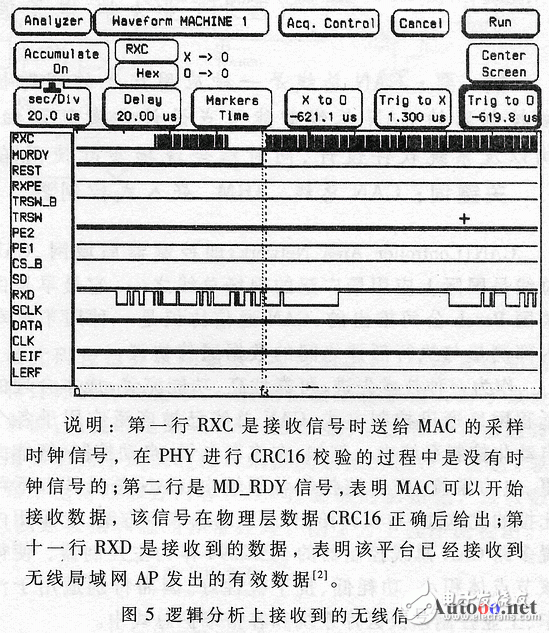

驗證過程：將無線網卡設置成接收狀態（RX_PE置高、TX_PEL置低、RADIO_PE置低，PE1置高、PE2置高、RESET置高、TR/SW置低）。另外需要設置好一個802.11b的AP（Access Point），將其設置在一個固定的工作頻道上，同時設置RF/IF Converter的控制寄存器，使網卡也工作在該頻道上。此時用邏輯分析儀監測來自BBP的三個信號：RXC、RXD、MD_RDY信號，可以在邏輯分析上得到如圖5所示波形。

本系統提供了一條至MAC的最高速率為22Mbps的串行數據鏈路，結合EPAX1開發板上的嵌入式微處理器可以構建各種無線局域網演示系統。利用現有的無線網卡作為物理層，可以給那些專注于上層協議開發的人更多的方便。只要有相應的控制邏輯，這種系統構建方式也適用于其它的開發板，給想驗證和實現自己開發MAC協議的人帶來了一條捷徑。筆者目前正在利用此平臺開發802.11e媒體訪問控制協議。
