無線射頻識別（RFID）技術是一種快速、實時、準確的信息采集與處理技術，通過射頻信號對實體對象進行唯一有效的標識，可廣泛應用于生產、零售、物流、交通、醫療、國防、畜牧、采礦等各個行業。

基本的RFID系統一般由3部分組成：標簽、閱讀器以及應用支撐軟件。中間件是應用支撐軟件的一個重要組成部分，是銜接硬件設備如標簽、閱讀器和企業應用軟件如企業資源規劃（ERP）、客戶關系管理（CRM）等的橋梁。中間件的主要任務是對閱讀器傳來的與標簽相關的數據進行過濾、匯總、計算、分組，減少?gòu)拈喿x器傳往企業應用的大量原始數據、生成加入了語意解釋的事件數據?？梢哉f(shuō)，中間件是RFID系統的“神經中樞”。

對于RFID中間件的設計，有諸多問題需要考慮，如：如何實現軟件的諸多質量屬性、如何實現中間件與硬件設備的隔離、如何處理與設備管理功能的關系、如何實現高性能的數據處理等等。

1、RFID網絡框架結構

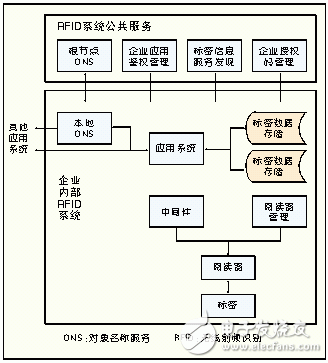

無線射頻識別網絡的框架結構如圖1所示。

圖1：RFID網絡結構框架圖。

標簽數據經過中間件的分組、過濾等處理上報給應用系統;應用系統負責事件數據的持久化存儲，以及標簽綁定的業務信息的管理。

RFID系統共享公共服務平臺提供根節點對象名稱服務（ONS）、企業應用鑒權管理、標簽信息發現和企業授權碼管理等公共服務。其中，根節點ONS連同所有企業級RFID系統的內部ONS，組成一個ONS樹，任何一個標簽都可以在ONS樹上找到標簽所對應的標簽信息庫的地址，即可以進一步訪問到標簽對應的詳細信息。

2、中間件功能及實現原理

一言蔽之，中間件的功能就是接受應用系統的請求，對指定的一個或者多個閱讀器發起操作命令如標簽清點、標簽標識數據寫入、標簽用戶數據區讀寫、標簽數據加鎖、標簽殺死等，并接收、處理、向后臺應用系統上報結果數據。

其中，標簽清點是最為基本、也是應用最為廣泛的功能。

2.1 標簽清點功能概述

標簽清點的工作流程可簡單描述為：

應用系統以規則的形式定義對標簽數據的需求，規則由應用系統向中間件提出，由中間件維護。規則中定義了：需要哪些閱讀器的清點數據，標簽數據上報周期（事件周期）的開始和結束條件，標簽數據如何過濾，標簽數據如何分組，上報數據為原始清點數據、新增標簽數據還是新減標簽數據，標簽數據包含哪些原始數據等。

應用系統指定某項規則，向中間件提出對標簽數據的預訂。

中間件根據應用系統對標簽數據的預訂情況，適時啟動事件周期，并向閱讀器下發標簽清點命令。

閱讀器將一定時間周期（讀取周期）中清點到的數據，發送給中間件。讀取周期可由中間件與閱讀器制定私下協商確定。

中間件接由收閱讀器上報的數據。

中間件根據規則的定義，對接收數據做過濾、分組、累加等操作，并在事件周期結束時，按照規則的要求生成數據結果報告，發送給規則的預訂者。過濾過程可去除重復數據、應用系統不感興趣的數據，大大降低了組件間的傳輸數據量。

此流程可參見圖2。

圖2：中間件標簽清點概要流程圖。

此處，需要說明一下邏輯閱讀器的概念。

中間件將事件源抽象為一個邏輯概念——邏輯閱讀器，一個邏輯閱讀器可以包含多個物理閱讀器，甚至可更細化為包含多個物理閱讀器的多個天線。

邏輯閱讀器的劃分可以根據實際的系統部署情況來確定，比如，某一個倉庫兩個出口部署了4個閱讀器，可根據需要將這4個閱讀器配置成為一個邏輯閱讀器，不妨命名為“倉庫出口”。應用系統在需要倉庫出口的標簽數據時，可基于這個邏輯閱讀器下發清點命令，而邏輯閱讀器名稱作為部分應用程序接口（API）調用的參數。

2.2 標簽清點實現原理

如前所述，規則是整個中間件功能的關鍵元素。規則相當于應用系統發給中間件的訂貨單，定義了對貨品（標簽數據）的時間（事件周期）和規格（如何過濾、如何分組、報告樣式等）的要求，原理描述部分參考EPCglobal相關內容。

規則、報告有自身的信息模型，表征其承載的信息，同時，規則擁有其自身的狀態機模型。在接受應用系統的長期預訂、單次預訂時，這些預訂操作會激發規則的狀態變遷，如從“未被請求”狀態躍遷到“已被請求”狀態。

規則由應用系統通過API定義。

（1） 規則信息模型

規則信息模型的描述采用了統一建模語言（UML），如圖3所示。

圖3

在面向?qū)ο蟮恼Z(yǔ)境中，規則可表征為一個類（ECSpec）。從信息模型描述中可看出，一個規則類，與其他多個類具有關聯關系，或者說擁有如下屬性：一個或者多個邏輯閱讀器的列表（readers）、事件周期邊界定義（boundaries）、一個或者多個報告的定義（reportSpecs）、是否在報告中包含規則本身的標記（includeSpecInReports）。

（2） 報告信息模型

與規則信息模型類似，報告信息模型如圖4所示。

圖4：報告信息模型圖。

其中，事件報告組類（ECReports）擁有如下屬性：規則名稱（specName）、時間上報時間、事件周期時長（totalMilliseconds）、事件周期結束條件（terminationCondition）、規則定義類實例、一個或者多個報告類的實例列表（reports）。

報告類（ECReport）中包含了具體的標簽數據信息。
