摘要：AC4830xC-C是美國AudioCodes公司生產的語音專用芯片，它支持多種碼率的語音編解碼國際標準，同時可提供傳真和數據中繼功能。而TCM38C17則是美國TI公司的語音PCM編碼芯片。文章介紹了兩種芯片的基本性能及工作原理，并給出了一種基于這兩種芯片設計的四路語音編解碼系統的實現方案。

１ 引言

ＡＣ４８３０ｘＣ－Ｃ系列芯片是美國ＡｕｄｉｏＣｏｄｅｓ公司出品的一種語音專用芯片，它可以將ＰＣＭ語音碼流按照需要壓縮成多種碼率的語音信號，ＡＣ４８３０ｘＣ－Ｃ具有多通道語音傳輸功能，各通道的操作相互獨立。該芯片在語音通信，特別是ＩＰ電話系統中具有廣泛的應用。ＴＣＭ３８Ｃ１７則可提供Ａ律和Ｕ律兩種不同的ＰＣＭ編碼功能，也具有四路相互獨立的信道。本文主要介紹這兩種語音芯片的基本性能和工作原理，并給出了基于這兩種芯片實現四路語音編解碼的系統設計方案。

２ ＡＣ４８３０ｘＣ－Ｃ的功能原理

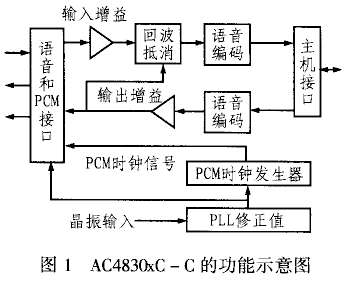

ＡＣ４８３０ｘＣ－Ｃ系列器件中包含有ＡＣ４８３０１Ｃ－Ｃ、ＡＣ４８３０２Ｃ－Ｃ和ＡＣ４８３０４Ｃ－Ｃ三種芯片，分別可提供１、２、４個語音通道，而且多通道芯片中的各通道可獨立操作，互不干擾。ＡＣ４８３０ｘＣ－Ｃ的基本工作原理如圖１所示。

在進行語音系統設計時，利用ＡＣ４８３０ｘＣ－Ｃ芯片可以將ＰＣＭ語音碼流根據實際需要壓縮成如下多種碼率的語音信號：

（１） Ｇ．７１１ ＰＣＭ碼率為６４ｋｂｐｓ；

（２） Ｇ．７２６ ＡＤＰＣＭ 碼率為１６ｋｂｐｓ～４０ｋｂｐｓ；

（３） Ｇ．７２７ Ｅ－ＡＤＰＣＭ 碼率為１６～４０ｋｂｐｓ；

（４） Ｇ．７２９ ＣＳ－ＡＣＥＬＰ 碼率為８．０ｋｂｐｓ；

（５）Ｇ．７２３．１ ＭＰ－ＭＬＱ／ＡＣＥＬＰ碼率為６．３／５．３ｋｂｐｓ；

（６） ＮｅｔＣｏｄｅｒ 碼率為６．４ｋｂｐｓ～９．６ｋｂｐｓ。

在接收到語音ＰＣＭ碼流或者傳真數據以后，ＡＣ４８３０ｘＣ－Ｃ首先進行輸入增益控制和回波抵消，然后區分具體的業務類型是語音數據還是傳真數據，如果是語音數據，則根據具體的要求對語音信號進行編碼，并將編碼后的數據通過主機接口送出；另一方面，ＡＣ４８３０ｘＣ－Ｃ也將從主機接口讀入數據并加以判斷，如果判斷其為語音數據，就將其解碼成ＰＣＭ碼流并通過ＰＣＭ接口送出。

ＡＣ４８３０ｘＣ－Ｃ芯片必須有外圍設備的支持才能正常工作。它提供了５個外部接口，即主機接口（ＨＰＩ）、ＰＣＭ接口、時鐘接口、存儲器以及Ｉ／Ｏ接口和仿真測試接口。ＡＣ４８３０ｘＣ－Ｃ的主機接口為８位并行接口，可用ＤＳＰ通過主機接口控制ＡＣ４８３０ｘＣ－Ｃ?并與其交換數據。

ＡＣ４８３０ｘＣ－Ｃ的時鐘控制部分包括連接在外部的晶體振蕩器和內部時鐘電路，其工作時鐘一般由外部晶體振蕩器的振蕩頻率和內部的ＰＬＬ值決定。設計時，可以通過改變ＰＬＬＭＵＬ寄存器的值來改變其工作時鐘。

此外，ＡＣ４８３０ｘＣ－Ｃ還提供了六種可供選擇的工作時鐘方式，但是要求其工作頻率必須控制在９８．３０４～１００ＭＨｚ之間。

３?。裕茫停常福茫保返墓ぷ髟?/B>
