什么是光隔離探頭？

光隔離探頭是一種使用光傳輸信號，將探頭的參考電壓與示波器的參考電壓（通常指接地）隔離，能夠抑制高共模電壓，使工程師能夠在高壓、噪聲環境中準確、安全地測量浮地信號的探頭。

1.?新品探頭介紹

是德科技推出了一系列全新的光隔離探頭，專為提升寬禁帶半導體氮化鎵(GaN)和碳化硅(SiC)等快速開關器件的測試效率和準確性。這些探頭適用于功率轉換、電機驅動和逆變器等領域，特別是在驗證半橋和全橋架構時，能夠測量高共模電壓下的微小差分信號。

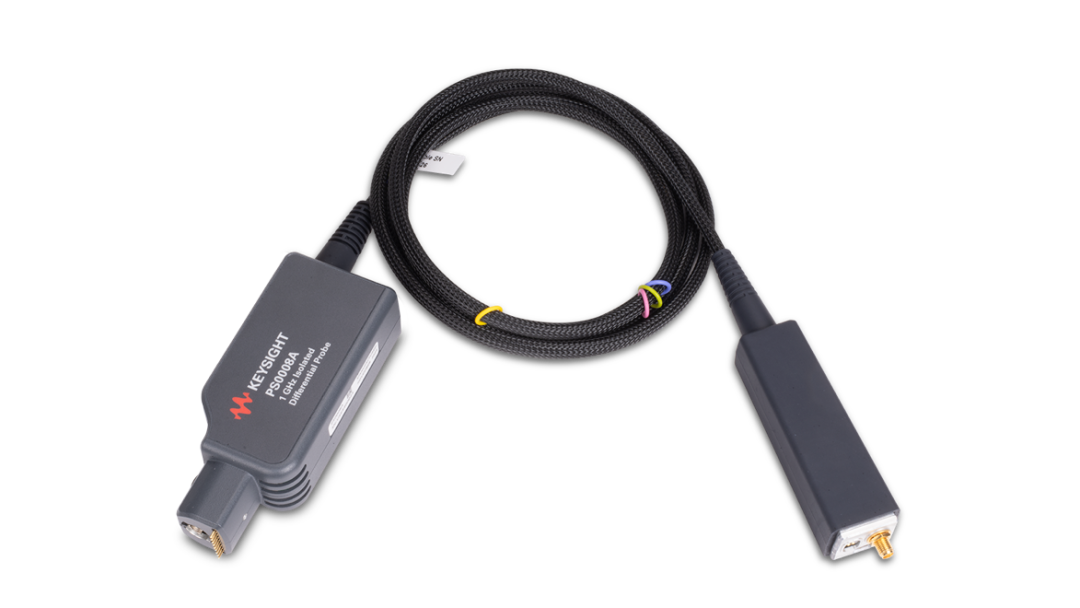

圖1：PS0008A 1GHz 帶寬光隔離探頭（新品）

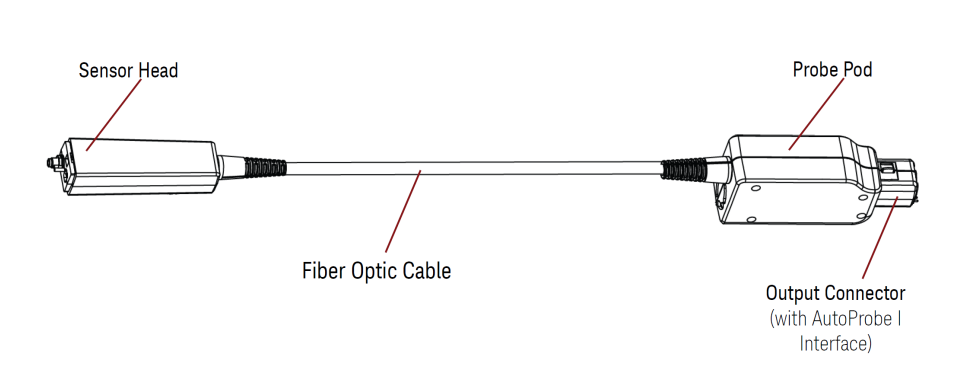

圖2：PS0004A/6A/8A 探頭構造

差分電壓 (Max Differential Voltage)

+/- 2500V (AC peak + DC)

帶寬 (Bandwidth)

350 MHz, 700 MHz, 1 GHz

共模抑制比 (CMRR)

DC

100 MHz

1 GHz

160 dB

>85 dB

80 dB

CM Voltage Range

+/- 60000 V

圖3：光隔離探頭核心指標

2.?高壓差分探頭 vs 光隔離探頭

高壓差分探頭在電源測試應用中非常普遍。不過相比于光隔離探頭，在寬禁帶半導體等開關速度變化快，共模電壓跳變快等驅動測試時，甘拜下風！

主要體現在以下四點：

?

帶寬限制：

高壓差分探頭通常設計用于處理高電壓信號，但它們的帶寬可能不如光隔離探頭。這意味著在需要高頻率信號測量的應用中，高壓差分探頭可能無法提供足夠快的響應時間。

?

共模干擾抑制能力：

雖然高壓差分探頭設計用于測量差分信號，并在一定程度上抑制共模干擾，但會隨著被測信號的頻率升高而急劇下降。而光隔離探頭能夠在很寬的頻率范圍內具有很高的共模抑制比（CMRR），提供更好的共模干擾抑制能力。

?

測試精度：

傳統的差分探頭一般共模耐壓和差模耐壓相同，在測量上管驅動信號時，需要根據較大的共模電壓選擇探頭的電壓范圍，嚴重影響測試精度，光隔離探頭在所有的差分電壓范圍下，均可達到60000 V 共模電壓，可以選擇合適的差模電壓范圍的探頭前端進行準確的測量。

?

安全性：

高壓差分探頭在測量高電壓時，用戶仍然需要與高壓電路有直接的電氣連接，這可能會帶來安全風險。相比之下，光隔離探頭由于電氣隔離的特性，可以為測試人員提供更高的安全保護，特別是在處理極高電壓時。

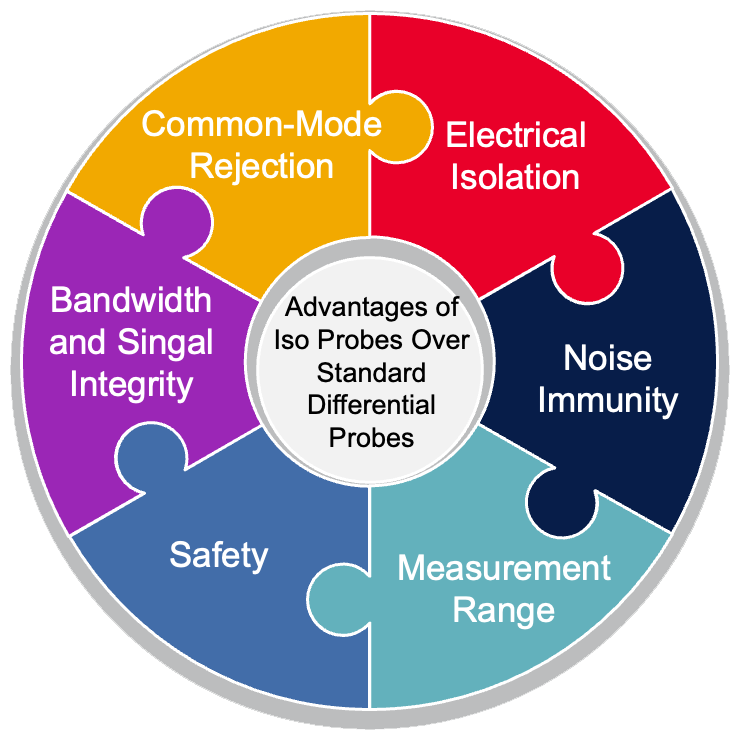

圖4：光隔離探頭相于高壓差分探頭的優勢

3.?光隔離探頭的主要應用場景

光隔離探頭主要應用于電動汽車、再生能源以及功率半導體領域。可用于 MOSFETs、IGBTs以及寬禁帶半導體 SiC、GaN的測試。主要測試應用：

a.?基于GaN和SiC的轉換系統設計分析

b.?電機驅動設計

c.?EMC測試

d.?電流分流器測量

三大主要應用??(電動汽車/再生能源/功率半導體)

寬禁帶半導體市場前景

?

SiC器件市場預計將在2029年達到超過100億美元，復合年增長率（CAGR）為25%。純電動車（BEV）仍將是SiC的主要市場驅動力，汽車與移動出行將占據整個SiC器件市場的80%以上。

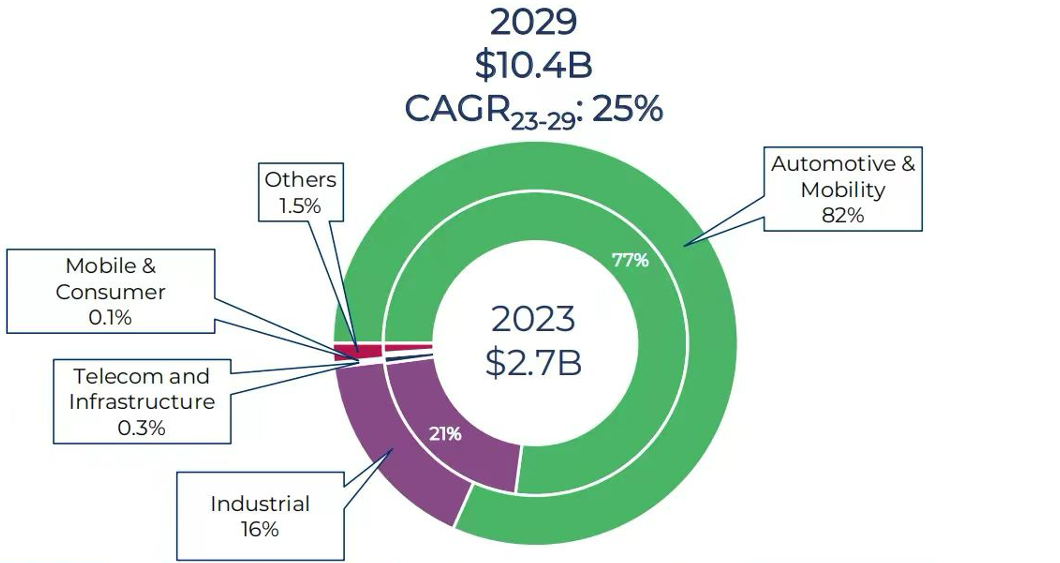

圖6：2023-2029 SiC 市場前景預測

提到GaN，大家都會想到GaN 充電器。在未來五年內，消費類應用（快充）將繼續占據GaN功率器件市場的最大份額，并成為市場的主要驅動力。到2028年，這一領域?qū)⒄紦?jù)總市場的64%以上。

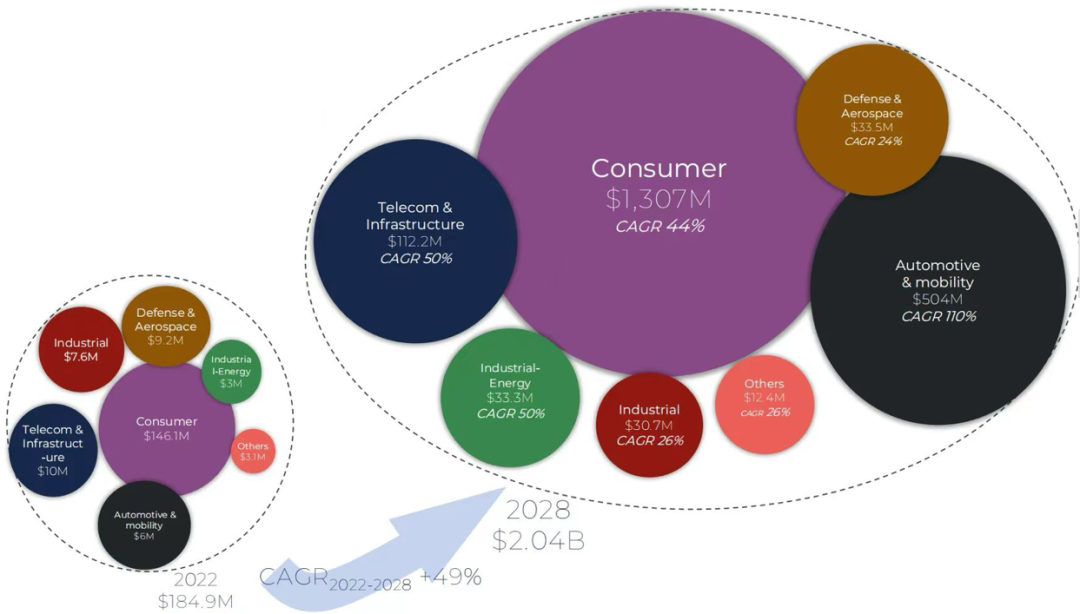

圖7：2022-2028 GaN 市場前景預測

注：圖6和圖7來源：Power SiC and GaN Compound Semiconductor Market Monitor Q1 2024

光隔離探頭的典型測試案例——上管測試 (high-side?MOSFET measurments)

?

當用戶進行開關電源上管Vgs驅動信號測試時，傳統的高壓差分探頭受制于較低的共模抑制比，較小的差分Vgs信號（一般2-15V以內）很容易受到較大共模電壓（一般數百-數千V）影響，同時我們并不能用適合2-15V電壓范圍的差分探頭進行測試因?yàn)樗鼈兊墓材Ｄ蛪阂彩峭瑯铀?，一般需要用等同共模電壓的差分探頭進行測試，這也給測試帶來了很多額外噪聲，而光隔離探頭完美的解決了這些問題，下圖8是一個SiC MOSFET 在母線電壓為60V的時候傳統的高壓探頭和光隔離探頭的上管驅動信號測試結果對比，可以看到傳統差分探頭測試結果震蕩非常的多，請注意這個對比只使用了60V共模電壓。如果母線電壓越高，震蕩將會更激烈！

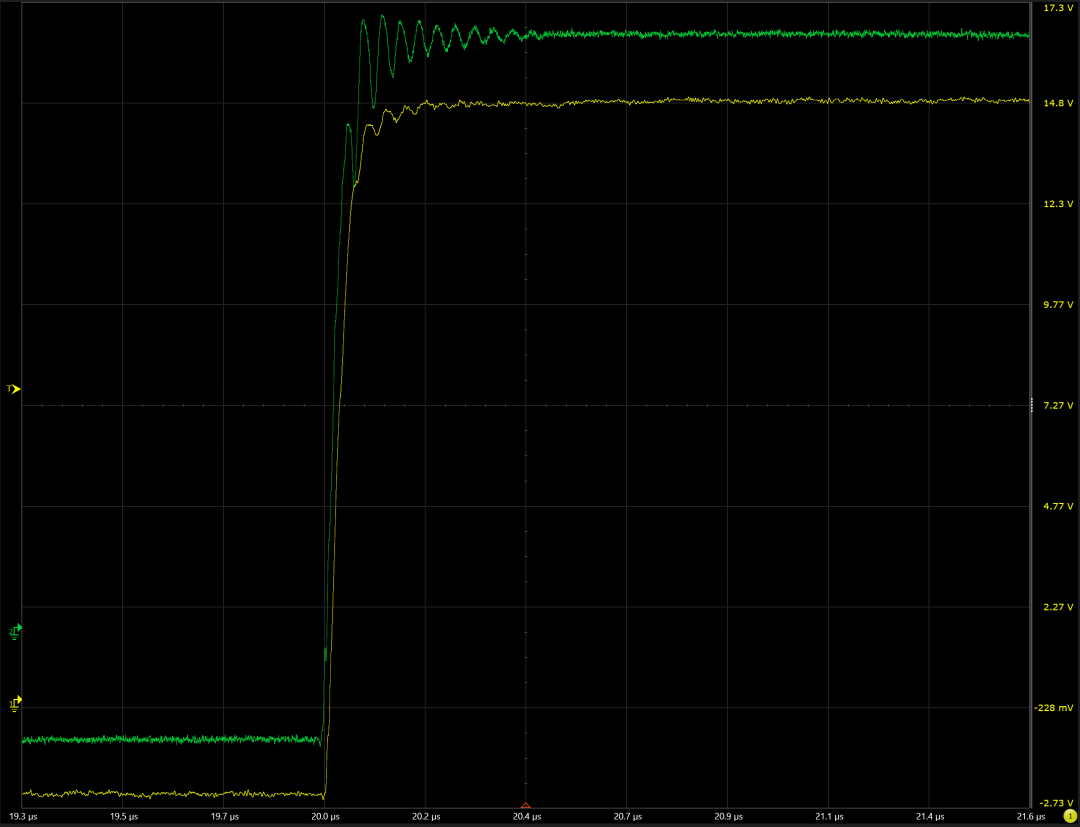

圖8：使用高壓探頭（綠色）和光隔離探頭（黃色）測Vgs 的對比

ATTENTION：如果你考慮將示波器浮地以節省成本，我們強烈建議你不要這樣做，因?yàn)檫@存在安全隱患。此外，由于示波器對地的電容問題，其共模抑制比（CMRR）通常較低。

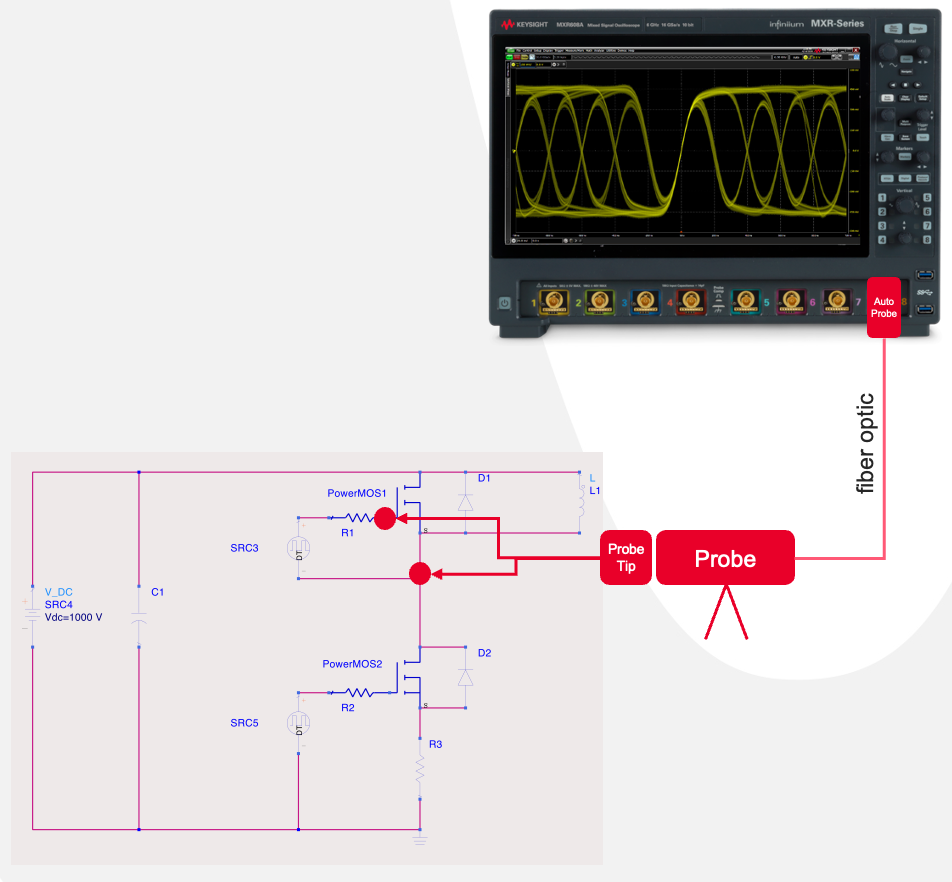

圖9：上管測量典型連接圖

(光隔離探頭目前適配MXR/EXR系列中端示波器)

注：Vgs 是指開啟功率半導體器件所需的電壓，而Vds 是指器件上的電壓降，即在不損壞器件的情況下可以安全施加的最大電壓。

總結

?

是德科技光隔離探頭具有高達1 GHz的帶寬、±2500 V的差分電壓范圍以及高達160 dB的共模抑制比能力，比高壓探頭高100 dB的共模抑制能力，使其成為高壓、上管測量的理想選擇！將顯著推動電動汽車(EV)、可再生能源、功率半導體等高壓領域在開關損耗測試方面的技術進步。是德科技致力于為客戶提供最佳的電源測試技術，以實現下一個突破！
