引言

　　霍爾傳感器是利用霍爾效應工作的半導體元件。由于霍爾元件轉換效率高、響應速度快、動態范圍寬、頻率特性好、低噪音等特點，使霍爾傳感器在電機檢測、磁場強計、轉速控制器、位置檢測與自動控制等方面得到廣泛的應用。在許多場合，需要了解霍爾傳感器的各種性能，本測試系統應用Visual Basic可視化程序設計語言和單片機與計算機之間的RS-232串行通信，實現霍爾傳感器參數的自動測量與記錄、分析。

　　1 測試系統結構

　　1.1系統硬件結構與原理

　　霍爾傳感器性能測試系統的硬件結構如圖1所示。信號處理電路板一方面接收霍爾傳感器的測量信號，并處理成標準信號傳送給單片機，另一方面根據單片機傳送的數據，產生相應的控制信號，使霍爾傳感器在規定的條件下進行工作。單片機通過RS-232串行通信口，向計算機傳送測量信號，并接收控制信號。計算機用于霍爾傳感器性能測試數據的顯示、分析和存儲。

?

　　圖1 測試系統硬件結構

　　1.2信號處理原理

　　本系統有霍爾傳感器的靈敏度KH和霍爾電勢溫度系數α二個測試參數。信號的處理如圖2所示。

?

　　圖2 信號處理原理圖

　　X1—控制信號，調節電阻R，控制磁場強度 X2—控制信號，調節霍爾傳感器的激勵電流

　　X3--控制信號，控制電源開關 X4—控制信號，調節加熱器電壓來控制溫度

　　Y1—測試信號，測量霍爾傳感器的輸出電壓 Y2—測試信號，測量測試系統的環境溫度

　　在輸出控制信號X3、X1和X2時，使霍爾傳感器工作在某一固定磁場強度和不同的激勵電流的條件下，或者在某一固定激勵電流和不同的磁場強度條件下，傳感器會輸出一系列的空載霍爾電勢，通過計算機的運算，計算出不同條件下的靈敏度KH。在某一固定的磁場強度和激勵電流條件下，通過控制信號X4，改變電加熱器的電壓和測量測試系統的環境溫度信號Y2，來測量傳感器的霍爾電勢溫度系數α。

　　2.RS-232串行通信實現

　　2.1 串行通信的實現

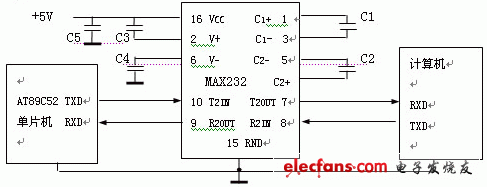

　　單片機和計算機之間的數據傳送是通過RS-232串行口實現的。計算機向單片機傳送控制命令和數據，由單片機把信號傳輸?shù)叫盘柼幚黼娐钒迳希缓笤贉y量信號處理電路板的輸出信號，通過串行口回傳給計算機。串行口數據通信協議是：數據傳輸速率為 9600bps，1位開始位，8位數據位，1位停止位，無奇偶校驗位。由于僅僅是單片機與計算機相互傳送信息，所以RS-232串行口只需要接收、發射和地三根導線。單片機采用AT89C52芯片，它的邏輯電平與計算機的RS-232的接口電平不一致，需要在單片機和計算機的RS-232串行口之間，設計一個MAX232芯片，該芯片可以實現把單片機的0V、+5V電壓轉換成RS232接口的邏輯“1”電平(-3 -- -15V)和邏輯“0”電平(+3 ---+15V)。如圖3所示，圖中C1 – C5均為1μF。

?

　　圖3 MAX232芯片的應用

　　2.2 VB的應用

　　VB(Visual Basic)是計算機系統中主要的開發語言，它具有高效、簡單易學和強大的圖形功能，支持面向?qū)ο蟮某绦蛟O(shè)計，具有結構化的事件驅動編程模式和良好的人機界面，提供了功能強大的通訊控件MSCOMM。因此，應用VB語言可以方便地設計需要大量圖形顯示的應用程序。利用 MSCOMM控件可以設置串行通信的數據發送和接收，對串口狀態及串口通訊的信息格式和協議進行設置。MSCOMM控件是一個標準的十位串行口通訊，在發送和接收數據過程中觸發OnComm事件，訪問CommEvent屬性來了解通訊事件的類型。
